Изоляторы опорные 0,4-6 кВ Metaenergy
Элементы крепления токоведущих шин являются одной из основ безопасности и надежности щитового оборудования. Их ценовая составляющая в конечном изделии незаметна, но значение, которое они играют для эксплуатационных качеств, огромно. Опорные низковольтные изоляторы 0.4-6 кВ изготавливаются по новой технологии эпоксидного формования и обладают рядом серьезных преимуществ по сравнению с полиамидными, фенопластовыми и керамическими изоляторами того же класса.

Изоляторы опорные 0,4-6 кВ Metaenergy
Изоляторы опорные 0,4-6 кВ Metaenergy
Изоляторы опорные 0,4-6 кВ Metaenergy

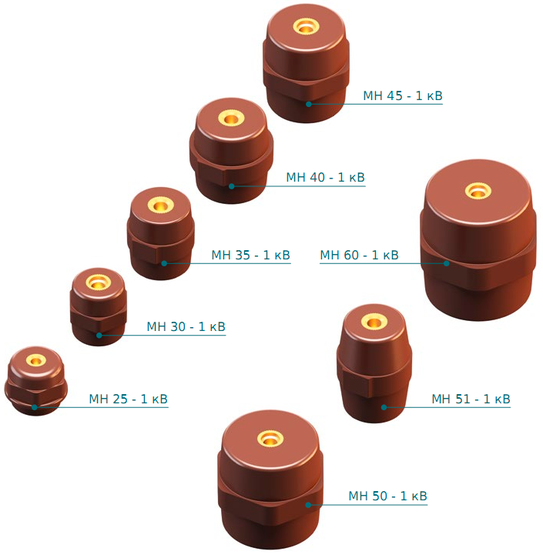

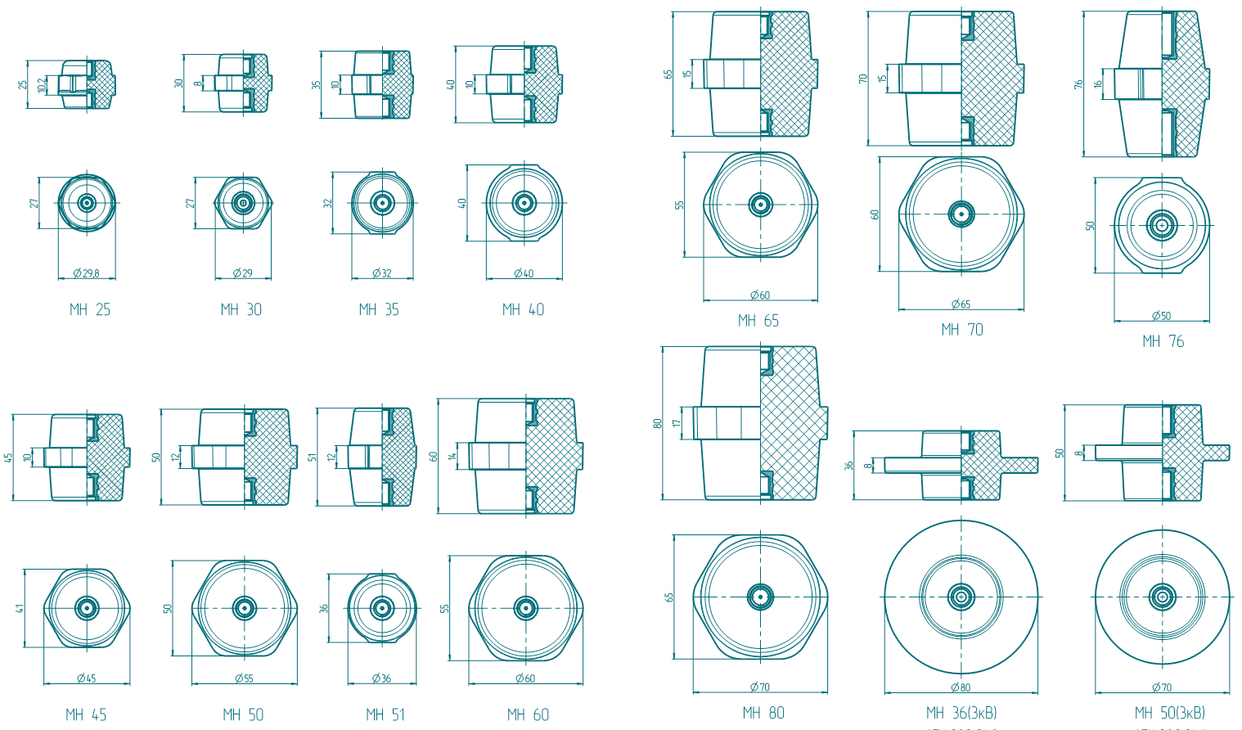

75025000 МН 25-000 НКУ Высота 25 h, mm Резьба М6 Размер ключа 27 mm Номинальное напряжение 1 кВ Рекомендуемое усилие затяжки 7 Н × м
75030000 МН 30-000 ТР Высота 30 h, mm Резьба М6 Размер ключа 27 mm Номинальное напряжение 1.5 кВ Рекомендуемое усилие затяжки 7 Н × м
75030001 МН 30-001 ТР Высота 30 h, mm Резьба М8 Размер ключа 27 mm Номинальное напряжение 1.5 кВ Рекомендуемое усилие затяжки 10 Н × м
75035000 МН 35-000 НКУ Высота 35 h, mm Резьба М6 Размер ключа 32 mm Номинальное напряжение 1.5 кВ Рекомендуемое усилие затяжки 10 Н × м
75035001 МН 35-001 НКУ Высота 35 h, mm Резьба М8 Размер ключа 32 mm Номинальное напряжение 1.5 кВ Рекомендуемое усилие затяжки 7 Н × м
75040000 МН 40-000 НКУ Высота 40 h, mm Резьба М8 Размер ключа 40 mm Номинальное напряжение 2 кВ Рекомендуемое усилие затяжки 10 Н × м
75040001 МН 40-001 НКУ Высота 40 h, mm Резьба М10 Размер ключа 40 mm Номинальное напряжение 2 кВ Рекомендуемое усилие затяжки 30 Н × м
75045000 МН 45-000 ТР Высота 45 h, mm Резьба М8 Размер ключа 41 mm Номинальное напряжение 2 кВ Рекомендуемое усилие затяжки 10 Н × м
75045001 МН 45-001 ТР Высота 45 h, mm Резьба М10 Размер ключа 41 mm Номинальное напряжение 2 кВ Рекомендуемое усилие затяжки 30 Н × м
75045002 МН 45-002 ТР Высота 45 h, mm Резьба М12 Размер ключа 41 mm Номинальное напряжение 2 кВ Рекомендуемое усилие затяжки 50 Н × м
75050000 МН 50-000 ТР Высота 50 h, mm Резьба М8 Размер ключа 50 mm Номинальное напряжение 2 кВ Рекомендуемое усилие затяжки 10 Н × м
75050001 МН 50-001 ТР Высота 50 h, mm Резьба М10 Размер ключа 50 mm Номинальное напряжение 2 кВ Рекомендуемое усилие затяжки 30 Н × м
75050002 МН 50-002 ТР Высота 50 h, mm Резьба М12 Размер ключа 50 mm Номинальное напряжение 2 кВ Рекомендуемое усилие затяжки 50 Н × м
75051000 МН 51-000 НКУ Высота 51 h, mm Резьба М8 Размер ключа 36 mm Номинальное напряжение 2 кВ Рекомендуемое усилие затяжки 10 Н × м
75051001 МН 51-001 НКУ Высота 51 h, mm Резьба М10 Размер ключа 36 mm Номинальное напряжение 2 кВ Рекомендуемое усилие затяжки 30 Н × м
75060000 МН 60-000 ТР Высота 60 h, mm Резьба М8 Размер ключа 55 mm Номинальное напряжение 3 кВ Рекомендуемое усилие затяжки 10 Н × м
75060001 МН 60-001 ТР Высота 60 h, mm Резьба М10 Размер ключа 55 mm Номинальное напряжение 3 кВ Рекомендуемое усилие затяжки 30 Н × м
75060002 МН 60-002 ТР Высота 60 h, mm Резьба М12 Размер ключа 55 mm Номинальное напряжение 3 кВ Рекомендуемое усилие затяжки 50 Н × м
75065000 МН 65-000 ТР Высота 65 h, mm Резьба М8 Размер ключа 55 mm Номинальное напряжение 3 кВ Рекомендуемое усилие затяжки 10 Н × м
75065001 МН 65-001 ТР Высота 65 h, mm Резьба М10 Размер ключа 55 mm Номинальное напряжение 3 кВ Рекомендуемое усилие затяжки 30 Н × м
75065002 МН 65-002 ТР Высота 65 h, mm Резьба М12 Размер ключа 55 mm Номинальное напряжение 3 кВ Рекомендуемое усилие затяжки 50 Н × м
75070000 МН 70-000 ТР Высота 70 h, mm Резьба М10 Размер ключа 60 mm Номинальное напряжение 3 кВ Рекомендуемое усилие затяжки 30 Н × м
75070001 МН 70-001 ТР Высота 70 h, mm Резьба М12 Размер ключа 60 mm Номинальное напряжение 3 кВ Рекомендуемое усилие затяжки 50 Н × м
75076000 МН 76-000 ТР Высота 76 h, mm Резьба М10 Размер ключа 50 mm Номинальное напряжение 3 кВ Рекомендуемое усилие затяжки 30 Н × м
75076001 МН 76-001 ТР Высота 76 h, mm Резьба М12 Размер ключа 50 mm Номинальное напряжение 3 кВ Рекомендуемое усилие затяжки 50 Н × м
75080000 МН 80-000 ТР Высота 80 h, mm Резьба М10 Размер ключа 65 mm Номинальное напряжение 3 кВ Рекомендуемое усилие затяжки 30 Н × м
75080001 МН 80-001 ТР Высота 80 h, mm Резьба М12 Размер ключа 65 mm Номинальное напряжение 3 кВ Рекомендуемое усилие затяжки 50 Н × м
75036048 МН 36-048 ТР Высота 36 h, mm Резьба М10 Размер ключа - mm Номинальное напряжение 3 кВ Рекомендуемое усилие затяжки 30 Н × м
6TE.280.048 Высота h, mm Резьба Размер ключа mm Номинальное напряжение кВ Рекомендуемое усилие затяжки Н × м
75050046 МН 50-046 ТР Высота 50 h, mm Резьба М10 Размер ключа - mm Номинальное напряжение 3 кВ Рекомендуемое усилие затяжки 30 Н × м
6TE.280.046 Высота h, mm Резьба Размер ключа mm Номинальное напряжение кВ Рекомендуемое усилие затяжки Н × м

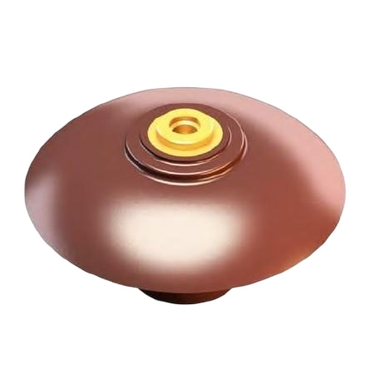

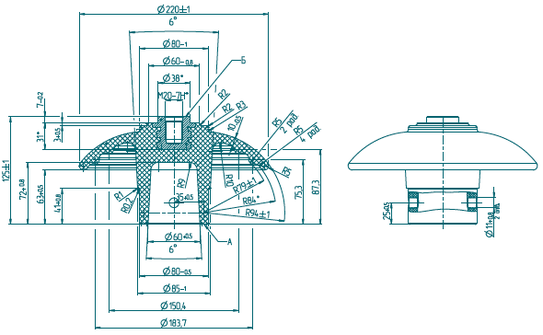

75050047 6ТЕ.280.008 - Высота 125 h, mm Резьба М20 Размер ключа - mm Номинальное напряжение 6 кВ Рекомендуемое усилие затяжки 135 Н × м
Изоляторы METAENERGY лишены недостатков, присутствующих в изоляторах произведенных из других материалов!
Современная эпоксидная система, отверждаемая при повышенной температуре, разработана для применения в наукоемких отраслях промышленности. Обеспечивает высокую тепловую стабильность (до 130 °С) и стабильно высокие показатели механических и диэлектрических параметров материала. При установке одна часть изолятора крепится к корпусу электрооборудования, к другой её части крепится электрический проводник — токоведущая шина.

Преимущества изоляторов METAENERGY
- Закладная с изоляционным материалом образуют монолитную систему;
- Толщина стенки закладной детали обеспечивает заявленный уровень динамометрического усилия;
- Материал сплошной без пор;
- Поверхность изолятора гладкая и очень прочная;
Высокая адгезия к металлам — гайки образуют с корпусом единое целое, что исключает их проворачивание и выпадение;
Низкая степень усадки материала — позволяет произвести монолитную заливку на большой толщине изолятора, что исключает появление усадочных раковин и возникновения внутри воздушных раковин и водного конденсата. Стабильность состояния изолятора при работе в условиях высоких температур (до 130 °С), т.е. прочность материала не изменяется;
Более надежная современная технология вакуумной подготовки и технология заливки изделий под давлением увеличивают прочность и долговечность изделий. Это гарантирует безопасность и надежность эксплуатации дорогостоящего
оборудования, в котором они установлены.

Опорные изоляторы из фенопластов
– Очень тонкие стенки гайки, при затяжке довольно часто срывается резьба или выпадает гайка полностью;
– Слабая адгезия к металлу из-за того, что этот материал формуется в глиноподобном состоянии – это может стать еще одной причиной выпадения гайки;
– Воздушные поры внутри изолятора, в которых может собираться вода. Чтобы убедиться в этом, достаточно распилить изолятор пополам.

Опорные изоляторы из полиамида
– Гайки выполнены из обычной стали;
– На корпусе заметны утяжины материала (усадочные раковины), что может привести к образованию пор и трещин при толщине изделия более 10 мм;
– При затяжке часто слизываются края гайки, что приводит к усложнению монтажа оборудования.
– Значительное снижение конструкционных характеристик при температуре более 120°С
Опорные изоляторы из полиамида         Опорные изоляторы из полиамида
