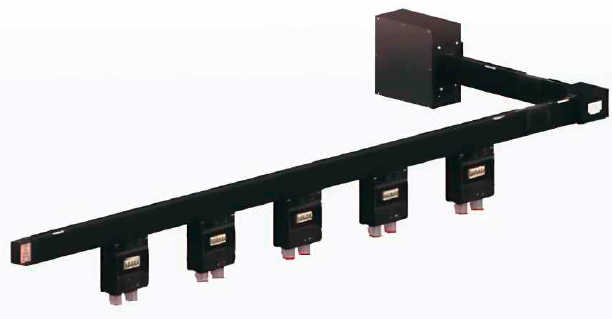

Распределительный шинопровод P-LINE DC PRO Dynlin. Номинальный ток 250-630A
Интеллектуальная система DYNLIN:
Данные в режиме реального времени:
Данные по электроэнергии: фазный ток, межфазное напряжение, частота, полный коэффициент гармонических искажений, мощность в кВт, коэффициент мощности, потребление энергии [кВт/ч].
Контроллер реального времени:
Совместим с протоколами RS485 и LoRa.
Оптимизация:
Оптимизация конфигурации по запросу заказчика.
Сигнализация превышения пороговых значений:
Ввод максимальных и минимальных настроек сигнализации превышения пороговых значений для каждой функции.
Технические данные по распределительному шинопроводу P-LINE DC PRO:
Характеристика | Единица измерения | Значения | ||
Номинальная сила тока | А | 250 | 400 | 630 |
Стандарт на изделие | GB/T 7251.6-2015 GB/T 7251.8-2020 IEC 61439.6-2012 | |||
Сертификат третьей стороны | CQC, KEMA, CE | |||
Конструкция | С рельсовой направляющей | |||
Тип монтажа | По краям и вдоль | |||
Защита поверхностей от коррозии | Электрофорез/электростатическое распыление | |||
Область применения | В помещениях | |||
Номинальное рабочее напряжение (Ue) | В | 690 | ||
Номинальное напряжение изоляции (Ui) | В | 1000 | ||
Номинальная частота (fn) | Гц | 50/60 | ||
Номинальный выдерживаемый ток (lcw) | кА | 10 | 25 | 32 |
Выдерживаемое в течение 5 с напряжение промышленной частоты | В | 2200 | ||
Напряжение грозового импульса (Uimp) | кВ | 8 | ||
Электрический зазор | мм | ≥12,5 | ||
Длина пути тока утечки | мм | ≥16 | ||
Максимальное повышение температуры корпуса | К | < 55 | ||
Максимальное повышение температуры проводника | К | < 70 | ||
Габаритные размеры (ширина*высота) | мм | 68х133 | ||
Технические данные по распределительному шинопроводу P-LINE DC PRO:
Характеристика | Единица измерения | Значения | |||
Номинальная сила тока | А | 16 | 32 | 63 | 125 |
Номинальное рабочее напряжение (Ue) | В | 440 | |||
Номинальное напряжение изоляции (Ui) | В | 690 | |||
Номинальная частота (fn) | Гц | 50/60 | |||
Номинальный выдерживаемый ток (lcw) | кА | 10 | |||
Выдерживаемое в течение 5 с напряжение промышленной частоты | В | 2200 | |||
Напряжение грозового импульса (Uimp) | кВ | 8 | |||
Степень защиты (IP) | 40 | ||||
Максимальное повышение температуры корпуса | К | <55 | |||
Максимальное повышение температуры проводника | К | <70 | |||
Технические данные по торцевой ответвительной коробке P-LINE DC PRO:
Характеристика | Единица измерения | Значения | |||
Номинальная сила тока | А | 250 | 400 | 630 | |
Номинальное рабочее напряжение (Ue) | В | 690 | |||
Номинальное напряжение изоляции (Ui) | В | 1000 | |||
Номинальная частота (fn) | Гц | 50/60 | |||
Номинальный выдерживаемый ток (lcw) | кА | 25 | 32 | ||
Выдерживаемое в течение 5 с напряжение промышленной частоты | В | 2200 | |||
Напряжение грозового импульса (Uimp) | кВ | 8 | |||
Степень защиты (IP) | 42 | ||||
Максимальное повышение температуры корпуса | К | <55 | |||
Максимальное повышение температуры проводника | К | <70 | |||

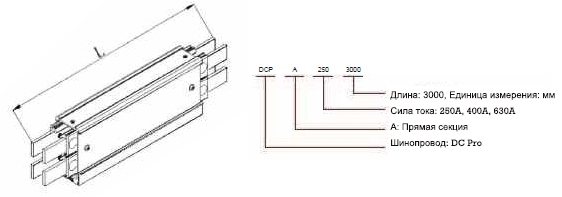

Прямая секция:
Прямая секция является основным функциональным узлом системы шинопровода, через который подключается нагрузка и поступает ток шинопровода. Диапазон длин: 350 - 3000 мм

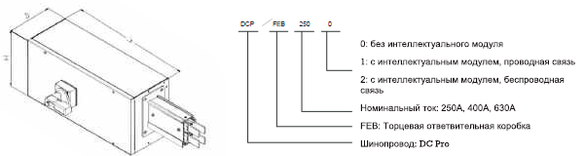

Торцевая ответвительная коробка:
Торцевая ответвительная коробка представляет собой блок концевого подвода питания в шинопроводе, предназначенный для управления электропитанием. Корпус изготовлен из высококачественной листовой стали высокой прочности. Коробка поставляется с одной секцией фидерного шинопровода и предназначена для контроля тока/напряжения/активной мощности/коэффициента мощности/баланса трех фаз/температуры в режиме реального времени
- Полное измерение качества электроэнергии, контроль качества электроэнергии в режиме реального времени.
- Раннее оповещение о неисправностях благодаря установке пороговых значений раннего оповещения, например, температуры и влажности.
- Ручное или дистанционное включение и выключение для соединения между собой секций шинопроводов.
Серийный номер | Нагрузка (А) | Ш (мм) | В (мм) | Г (мм) |
1 | 250 | 500 | 350 | 250 |
2 | 400 | 650 | 350 | 300 |
3 | 630 | 800 | 400 | 350 |

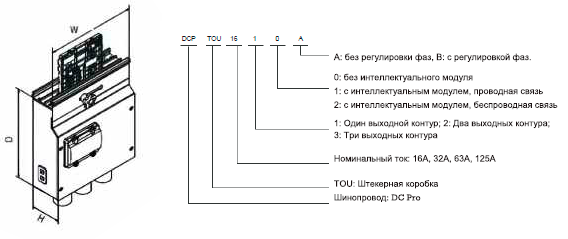

Ответвительная коробка:
Ответвительная коробка — это важный компонент для передачи электрической энергии от шинопровода в шкаф.
Возможность выбора разных режимов подключения (промышленная наклонная розетка и прямая розетка), различных конфигураций для множества областей применения.
Поддержка различных протоколов передачи данных, RS485/Modbus, специальных протоколов по желанию заказчика, проводного и беспроводного протокола Lora.
Серийный номер | Нагрузка (А) | Ш (мм) | В (мм) | Г (мм) |
1 | 16 | 305 | 150 | 400 |
2 | 32 | 305 | 150 | 400 |
3 | 63 | 450 | 150 | 400 |
4 | 125 | 550 | 150 | 400 |

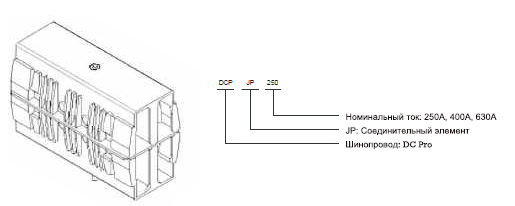

Соединительный блок:
Соединительный блок связывает два расположенных рядом шинопровода. Шинопровод поставляется в комплекте с соединительными блоками, включая удлиняющую штангу, фиксированные профили и фиксированные болты прочной конструкции.
Горизонтальная угловая секция:
Горизонтальная угловая секция предназначена для изменения компоновки шинопровода.
Серийный номер | Нагрузка (А) | Значение (мм) |
1 | 250 | А=500 B=500 |
2 | 400 | А=500 B=500 |
3 | 630 | А=500 B=500 |

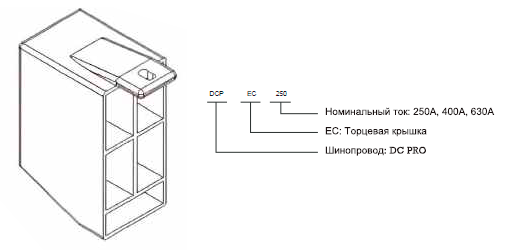

Концевая секция:
Концевая секция изготовлена из негорючего материала (PC-пластик), который может эффективно закрывать конец шинопровода на длительное время, предотвращая попадание посторонних предметов. Ее легко монтировать и демонтировать. Если нужно увеличить длину или изменить расположение шинопровода, концевая секция можно демонтировать в любой момент, что упростит расширение и подключение шинопровода в будущем.

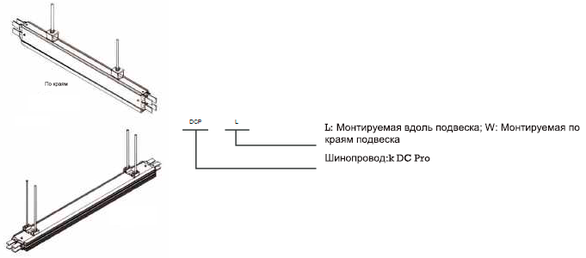

Подвеса:
Мы предлагаем 2 типа специально разработанных подвесов для монтажа шинопроводов DC в центрах обработки данных с учетом высоты их потолка. Их можно использовать по отдельности или эксплуатировать одновременно, что гарантирует надежный монтаж шинопровода, торцевой ответвительной коробки и сменного блока.
ETIS (Интеллектуальная система DYNLIN):
EMK-A-II — новое изделие, разработанное специально для шинопровода DC Pro. EMK-A-II представляет собой многофункциональный измеритель, объединяющий в себе функции измерения/контроля и цифровой связи. Измеритель поддерживает различные функции, например, трехфазное измерение, высокоточное измерение электроэнергии, измерение гармоник, температуры, тока в нейтрали, напряжения нейтрали, вход и выход включения и выключения. Кроме того, он поддерживает функции сигнализации напряжения/тока и мощности. Это надежный/многофункциональный и маломощный измерительный прибор для контроля рассеиваемой мощности. Данный измеритель в основном
применяют для контроля входных/выходных компонентов интеллектуального шинопровода. Все клеммы являются подключаемыми. Прибор оснащен температурным датчиком CT/NTC открытого или закрытого
типа, который может быстро измерять точечный ток и колебания температуры торцевой ответвительной коробки и штекерной коробки шинопровода. Все данные контроля загружаются через порт связи RS485
в локальный ЧМИ или интеллектуальную систему контроля шинопровода в режиме реального времени. Данные анализируются и обрабатываются в фоновом режиме.
Характеристики: многофункциональный измеритель EMK-A-II
Многофункциональный измеритель EMK-A-II | ||
Функция измерения в реальном времени | сила тока | |
фазное напряжение | ||
линейное напряжение | ||
активная мощность | ||
реактивная мощность | ||
полная мощность | ||
коэффициент мощности | ||
частота | ||
угол угол между трехфазным напряжением и током/угол трехфазного напряжения/угол трехфазного тока | ||
температура в 4 контурах | ||
полный коэффициент гармонических искажений трехфазного напряжения (в 2-31 раз) | ||
Функция учета электрической энергии | полный коэффициент гармонических искажений трехфазного тока (в 2-31 раз) | |
учет положительной суммарной активной мощности, учет обратной суммарной мощности, комбинированный учет активной суммарной мощности (положительной и обратной) | ||
учет положительной активной мощности с расщепленной фазой, учет обратной активной мощности,комбинированный учет активной электрической мощности (положительной и обратной) | ||
совокупная реактивная мощность 1. совокупная реактивная мощность 2. учет полной электрической мощности, учет реактивной электрической мощности с расщепленной фазой | ||
Функция сигнализации в реальном времени | сигнализация о перенапряжении | |
сигнализация о пониженном напряжении | ||
сигнализация о несовпадении по фазе | ||
частота системы превышает минимальный предел сигнализации | ||
частота системы превышает максимальный предел сигнализации | ||
температура превышает максимальный предел сигнализации | ||
температура превышает минимальный предел сигнализации | ||
ETIS (Интеллектуальная система DYNLIN):
Технические данные EMK-A-II | |
Условия эксплуатации | |
Рабочая температура | -10 0C +50 0C |
Влажность | 5%-95% |
Высота монтажа шинопровода от уровня моря | ≤2000 м |
Сопротивление изоляции | 100 МОм/500 В |
Выдерживаемое напряжение промышленной частоты | 2 кВ (среднеквадратичное), 50 Гц, 1 мин (напряжение, сила тока, мощность, порт вывода данных) |
1 кВ (среднеквадратичное), 50 Гц, 1 мин (вход ввода данных, порт Rs485) | Уровень молниезащиты |
Огнестойкость | ULV-0 |
ЭМС | Стандарт: GB/T 17626; IEC 61000-4 |
Групповая устойчивость к быстрым электрическим переходным импульсам | уровень IV (порт связи - 2 кВ, другой порт - 4 кВ) |
Устойчивость к электростатическим разрядам | уровень III (контактный разряд - 6 кВ, воздушный разряд - 8 кВ) |
Устойчивость к броскам тока | уровень IV (напряжение, сила тока, мощность, порт вывода данных - 4 кВ, вход ввода данных, порт RS485 - 1 кВ) |
RFEMS | уровень III (10 В/м) |
Погрешность измерения | |
Сила тока | уровень 0,5; диапазон: 0,05lb-1,2lmax |
Фазное напряжение | уровень 0,5; диапазон: 80 В -300 В перем. тока |
Частота | ±0,02 Гц; диапазон: 45 Гц-65 Гц |
Мощность | активная - уровень 1, реактивная - уровень 2 |
Коэффициент мощности | ± 0,02; 0-+1,0 |
Гармонические искажения | уровень гармоники напряжения B, уровень гармоники тока B; 2-31 раз |
Температура | ±1 0C; от -50 до 250°C |
Электрическая энергия | активная - уровень 1, реактивная - уровень 2 |
Вход/Выход | |
Вход включения и выключения | 2 цифровых входа (пассивный узел, встроенный источник питания) |
Релейный выход | 2 цифровых выхода, управляемый выход сигнала тревоги или выход дистанционного управления |
Связь | |
Порт связи | Скорость передачи данных 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, скорость по умолчанию - 9600 бит/с (Другие опции зависят от конкретного изделия) |
Бит четности: ОТСУТСТВУЕТ / НЕЧЕТНЫЙ / ЧЕТНЫЙ | По умолчанию испытания не проводятся |
Протокол связи | Modbus-RTU |
