Огнестойкий шинопровод серии FP Dynlin

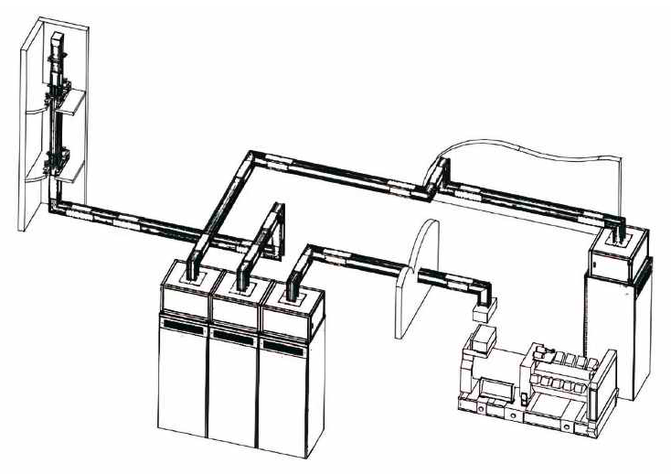

Огнестойкий шинопровод серии FP Dynlin. Номинальная сила тока 400 A - 4000 A

Огнестойкий шинопровод серии FP имеет корпус из высококачественной стали, на который методом распыления нанесено теплоизолирующее огнестойкое покрытие. Это не только обеспечивает механическую прочность системы распределения пожарной воды, но и обеспечивает передачу электроэнергии по линии.

☑ Прошел испытание на огнестойкость по стандарту IEC 60331-1:2018;

☑ Прошел типовое испытание по стандарту GB/T 7251.6-2015;

☑ Прошел испытания по стандарту XF/T 537-2005 (прошлое название GA/T 537) согласно положениям тестового проекта;

Заводские размеры, модульная установка, экономия времени на установку, снижение общих затрат заказчика на реализацию проекта.

Принадлежности для монтажа:

Торцевая ответвительная коробка для защиты соединения между шинопроводом и оборудованием: стандартные габаритные размеры:Д=1000 мм, Ш=800-1000 мм, В=500 мм.

Торцевая ответвительная коробка для защиты соединения между шинопроводом и оборудованием FP Dynlin

Подвеска шинопровода: используется при горизонтальном монтаже шинопровода на 400-4000 A.

Кронштейн: предназначен для монтажа шинопровода вдоль стены.

Угловая стальная подвеска: используется при горизонтальном монтаже шинопровода на 3200А-5000А

Пружинная подвеска: для прокладки шинопровода на вертикальных участках с креплением к перекрытию.

Средняя фиксирующая подвеска: если высота этажа составляет 4 метра, или шинопровод оснащен штекерной коробкой, необходимо установить фиксирующую подвеску.

Технические данные: Огнестойкий шинопровод серии FP. Номинальная сила тока 400 A - 4000 A

Характеристика	Единица измерения	Значения
Номинальная сила тока	А	400	630	800	1000	1250	1600	2000	2500	3200	4000
Стандарт	IEC 60331-1:2018,GB/T 7251.6-2015,XF/T 537-2005(прошлое название GA/T537)
Конфигурация проводников	3P3W, 3P4W и 3P5W
Частота	Гц	50/60
Номинальное рабочее напряжение (Ue)	В	≤1000 В
Номинальное напряжение изоляции (Ui)	В	≤1000 В
Номинальное выдерживаемое импульсное напряжение Uimp	кВ	8
Кратковременный ток короткого замыкания (lcw)	кА	30	30	30	30	30	80	80	80	80	80
Пиковый ток короткого замыкания (Ipk)	кА	63	63	63	63	63	63	176	176	176	176
Степень защиты	Ip54/Ip66
Класс загрязнения	III
Температура окружающей среды	°C от -5 до +40 °C. Средняя температура за 24 часа не превышает 35 градусов.
Высота монтажа шинопровода от уровня моря	м	≤ 2000
Защита от распространения огня	Да
Материал корпуса	Сталь
Чистовая обработка поверхности корпуса	Огнестойкое теплоизолирующее покрытие
Материал проводника	Медь
Чистовая обработка поверхности проводника	Лужение/серебрение
	Сопротивление проводника
Сопротивление (R20)	мОм/м	0,115	0,077	0,063	0,049	0,038	0,028	0,020	0,016	0,013	0,010
Реактивное сопротивление (X)	мОм/м	0,031	0,020	0,017	0,013	0,010	0,006	0,005	0,004	0,007	0,006
Полное сопротивление (Z)	мОм/м	0,119	0,080	0,055	0,051	0,040	0,029	0,020	0,016	0,015	0,011
	Падение напряжения
Коэффициент мощности 0,6	В/м	0,065	0,068	0,071	0,070	0,068	0,063	0,056	0,056	0,074	0,072
Коэффициент мощности 0,7	В/м	0,071	0,075	0,078	0,076	0,069	0,061	0,061	0,061	0,078	0,076
Коэффициент мощности 0,8	В/м	0,077	0,080	0,084	0,082	0,080	0,074	0,066	0,066	0,080	0,078
Коэффициент мощности 0,9	В/м	0,081	0,085	0,069	0,087	0,085	0,078	0,070	0,069	0,081	0,078
Коэффициент мощности 1,0	В/м	0,080	0,084	0,067	0,086	0,083	0,077	0,068	0,068	0,071	0,068

Шинопровод с одним пакетом шин

Номинальный ток (А)	Габаритные размеры		Вес
Номинальный ток (А)	Ширина Ш (мм)	Высота В (мм)	4W (кг/м)	5W (кг/м)
400	140	72	16,4	17,1
630	140	87	19,8	20,9
800	140	97	22,1	23,5
1000	140	112	25,6	27,3
1250	140	132	30,2	32,4
1600	140	167	38,3	41,3
1250	140	217	47,5	51,5
1600	140	262	60,1	66,6

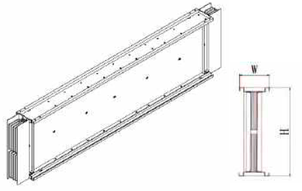

Шинопровод с двумя пакетами шин

Номинальный ток (А)	Габаритные размеры		Вес
Номинальный ток (А)	Ширина Ш (мм)	Высота В (мм)	4W (кг/м)	5W (кг/м)
3200	140	332	72,4	79
4000	140	412	90,8	99,4

Соединительный блок

Номинальный ток (А)	Кол-во болтов для соединительного элемента
400	1
630	1
800	1
1000	1
1250	1
1600	1

* Момент затяжки болтов с двойной головкой для соединительного элемента составляет 68±7 Нм.

Соединительный блок

Номинальный ток (А)	Кол-во болтов для соединительного элемента
2000	2
2500	2
3200	2

Соединительный блок

Номинальный ток (А)	Кол-во болтов для соединительного элемента
4000	4

L-образная горизонтальная угловая секция

Номинальный ток (А)	Габариты (мм)
400	X=400 Y=400
630	X=400 Y=400
800	X=400 Y=400
1000	X=400 Y=400
1250	X=400 Y=400
1600	X=400 Y=400
2000	X=400 Y=400
2500	X=400 Y=400
3200	X=400 Y=400
4000	X=400 Y=400

L-образная вертикальная угловая секция

Номинальный ток (А)	Габариты (мм)
400	X=400 Y=400
630	X=400 Y=400
800	X=400 Y=400
1000	X=400 Y=400
1250	X=400 Y=400
1600	X=500 Y=500
2000	X=500 Y=500
2500	X=600 Y=600
3200	X=700 Y=700
4000	X=850 Y=800

Z-образная горизонтальная секция

Номинальный ток (А)	Габариты (мм)
400	X=400 Y=200 Z=400
630	X=400 Y=200 Z=400
800	X=400 Y=200 Z=400
1000	X=400 Y=200 Z=400
1250	X=400 Y=200 Z=400
1600	X=400 Y=200 Z=400
2000	X=400 Y=200 Z=400
2500	X=400 Y=200 Z=400
3200	X=400 Y=200 Z=400
4000	X=400 Y=200 Z=400

Z-образная вертикальная секция

Номинальный ток (А)	Габариты (мм)
400	X=400 Y=200 ⁓X=700 Z=400
630	X=400 Y=200 ⁓X=700 Z=400
800	X=400 Y=200 ⁓X=700 Z=400
1000	X=400 Y=200 ⁓X=700 Z=400
1250	X=400 Y=200 ⁓X=700 Z=400
1600	X=400 Y=200 ⁓X=700 Z=400
2000	X=500 Y=300 ⁓X=700 Z=500
2500	X=500 Y=300 ⁓X=700 Z=500
3200	X=500 Y=300 ⁓X=700 Z=500
4000	X=500 Y=300 ⁓X=700 Z=500
5000	X=500 Y=300 ⁓X=700 Z=500

Т-образная горизонтальная секция

Номинальный ток (А)	Габариты (мм)
400	X=400 Y=400 Z=400
630	X=400 Y=400 Z=400
800	X=400 Y=400 Z=400
1000	X=400 Y=500 Z=500
1250	X=400 Y=500 Z=500
1600	X=400 Y=500 Z=500
2000	X=400 Y=600 Z=600
2500	X=400 Y=600 Z=600
3200	X=400 Y=700 Z=700
4000	X=400 Y=800 Z=800

Т-образная вертикальная секция

Номинальный ток (А)	Габариты (мм)
400	X=400 Y=400 Z=400
630	X=400 Y=400 Z=400
800	X=400 Y=400 Z=400
1000	X=400 Y=400 Z=400
1250	X=500 Y=500 Z=500
1600	X=500 Y=500 Z=500
2000	X=500 Y=500 Z=500
2500	X=600 Y=600 Z=600
3200	X=700 Y=700 Z=700
4000	X=800 Y=800 Z=800

Комбинированная угловая секция

Номинальный ток (А)	Габариты (мм)
400	X=400 Y=400 Z=400
630	X=400 Y=400 Z=400
800	X=400 Y=400 Z=400
1000	X=400 Y=400 Z=400
1250	X=400 Y=400 Z=400
1600	X=400 Y=500 Z=500
2000	X=400 Y=500 Z=500
2500	X=400 Y=600 Z=600
3200	X=400 Y=700 Z=700
4000	X=400 Y=800 Z=800

L-образная специальная вертикальная угловая секция

Номинальный ток (А)	Габариты (мм)
400	X=400 Y=400
630	X=400 Y=400
800	X=400 Y=400
1000	X=400 Y=400
1250	X=400 Y=400
1600	X=400 Y=400
2000	X=400 Y=400
2500	X=400 Y=400
3200	X=400 Y=400
4000	X=400 Y=400

L-образная специальная горизонтальная угловая секция

Номинальный ток (А)	Габариты (мм)
400	X=400 Y=400
630	X=400 Y=400
800	X=400 Y=400
1000	X=400 Y=400
1250	X=400 Y=400
1600	X=500 Y=500
2000	X=500 Y=500
2500	X=600 Y=600
3200	X=700 Y=700
4000	X=800 Y=800

Компенсатор линейного расширения

Номинальный ток (А)	Габариты (мм)
400	172
630	187
800	197
1000	212
1250	232
1600	267
2000	317
2500	362
3200	432
4000	512

* Компенсатор линейного расширения имеет расстояние регулировки ±40 мм. При линейном расстоянии 60 м, следует установить один компенсатор в сборе.

Концевая секция

Номинальный ток (А)	A (мм)	B (мм)	C (мм)
400	150	144	85
630	150	144	100
800	150	144	110
1000	150	144	125
1250	150	144	145
1600	150	144	180
2000	150	144	230
2500	150	144	275
3200	150	144	345
4000	150	144	425

* Концевая секция устанавливается на торце шинопровода для защиты шинопроводной системы.

Фланцевая секция:

Характеристики: фланцевая секция

Номинальный ток (А)	Х (мм)	Y (мм)	A (мм)	В (мм)	C (мм)	M (мм)
400	450	265	25	50	/	Ø13х17
630	450	4501	25	50	/	Ø13х17
800	450	265	25	50	/	Ø13х17
1000	450	280	25	50	/	Ø13х17
1250	450	300	25	50	/	Ø13х17
1600	450	335	25	50	50	Ø13х17
2000	450	385	25	50	50	Ø13х17
2500	450	103	25	50	50	Ø13х17
3200	450	440	25	50	50	Ø13х17
4000	450	500	25	50	50	Ø13х17

* Все данные относятся к стандартным изделиям. Данные по специальным изделиям уточняйте у нашего инженера.

Подключение к оборудованию:

Соединение шинопровода с трансформатором:

Соединение огнестойкого шинопровода серии FP с низковольтным распределительным устройством включает в себя шинопровод с фланцевыми секциями. Мы разработаем индивидуальный проект с учетом конфигурации отходящих линий низковольтного распределительного устройства и дадим инструкции по оптимизации электробезопасности.

Соединение шинопровода с распределительным устройством:

Соединение огнестойкого шинопровода серии FP с трансформатором включает в себя шинопровод с фланцевой секцией. Гибкие шины поглощают вибрацию во время работы трансформатора.
