Обзор электротехнических шин Metaenergy
Описание электротехнических шин Metaenergy
Основные характеристики: Твёрдая шина в изоляции 1 кВ и 10 кВ (алюминий, медь) Metaenergy
Изоляция 1кВ
• Толщина изоляции — 2мм (±0,2мм) — одинаковая по всей длине;
• Цвет изоляции — черный;
• Рабочее напряжение — 1кВ;
• Испытательное напряжение — 4,5 кВ.
Изоляция 10кВ
• Толщина изоляции — 4мм (±0,2мм) — одинаковая по всей длине;
• Цвет изоляции — терракотовый;
• Рабочее напряжение — 10кВ;
• Испытательное напряжение — 42 кВ.

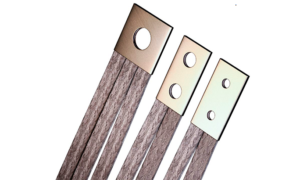

Основные характеристики: Плетёные шины и шины заземления Metaenergy
Плетеная шина - набор медных луженых проводников толщиной 0,1 - 0, мм, переплетённых в единую связку. Чтобы в местах соединения полос не происходило потерь, контактные площадки плетеной шины опрессованы, и представляют собой плоскую пластину с луженой поверхностью и отверстиями для монтажа. Используется плетеная шина для подключения силового оборудования. Применение плетеной шины компенсирует вибрацию оборудования, строительную усадку и температурные расширения. Плетеная шина применяется при подключении оборудования высокой мощности, в т.ч. для подключения низковольтных шинопроводов на токи до 7500А, в соединениях тоководов от 6 кВ.

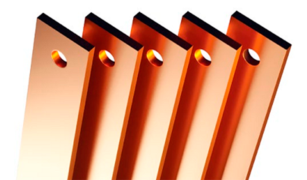

Основные характеристики: Шины твердые силовые (алюминий, медь) Metaenergy
Поставляем из наличия и изготавливаем под заказ медные и алюминиевые шины сечением от 20мм2 до 1600мм2. Шины изготавливаются прямоугольного сечения и радиусные (радиус скругления равен половине толщины шины) Нами производится контроль качества поверхности шин, механических свойств, их геометрии и соответствия химического состава металла. Информацию о сроках и возможностях изготовления шин необходимо уточнять у менеджеров отдела продаж. Луженые шины применяются преимущественно при изготовлении оборудования повышенной надежности, эксплуатация которого предусмотрена в тяжелых климатических условиях, в агрессивных промышленных средах, в условиях повышенной влажности и воздействия морского воздуха. Медные луженые шины можно соединять с алюминиевыми проводниками без дополнительных элементов соединения. При подключении медных проводников без покрытия к алюминиевым, рекомендуется применять переходные пластины.

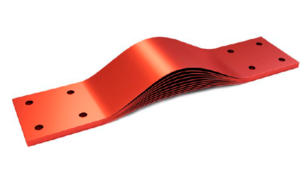

Основные характеристики: Компенсаторы шинные (медь) КШМ Metaenergy
Компенсаторы шинные применяются на подвижных контактных соединениях, пропускающих токи высокой мощности, например в сварочных установках, индукционном и гальваническом оборудовании и т.п. Компенсаторы шинные медные изготавливаются из пластин толщиной от 0,1мм до 0,3мм. Максимальная ширина стандартного компенсатора 160мм, толщина до 20мм.
Именно из тонких пластин должна быть шина, чтобы эффективно компенсировать:
• перемещение проводников;
• постоянную вибрацию;
• тепловое расширение металла;
• строительную усадку и прочую деформацию элементов несущих конструкций;

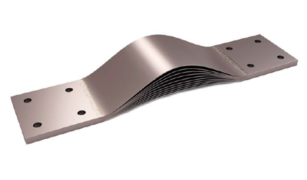

Основные характеристики: Компенсаторы шинные (алюминий) КША Metaenergy
Компенсаторы шинные применяются на подвижных контактных соединениях, пропускающих токи высокой мощности, например в сварочных установках, индукционном и гальваническом оборудовании и т.п. Компенсаторы шинные медные изготавливаются из пластин толщиной от 0,1мм до 0,3мм. Максимальная ширина стандартного компенсатора 160мм, толщина до 20мм.
Именно из тонких пластин должна быть шина, чтобы эффективно компенсировать:
• перемещение проводников;
• постоянную вибрацию;
• тепловое расширение металла;
• строительную усадку и прочую деформацию элементов несущих конструкций;

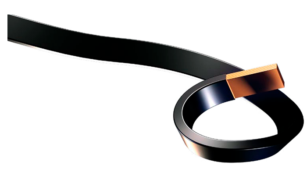

Основные характеристики: Гибкие шины до 1 кВ Metaenergy
Т1 — температура внутри шкафа
Т2 — температура шины
ΔT(°k)=T2-T1
Широкий ассортимент
Мы производим гибкие шины сечением от 21,6 мм2 до 1600 мм2, максимально допустимая сила тока 3480 А (при параллельном подключении до 7500 А).
Высокое качество и надежность
Эти два критерия позволяют применять наши шины даже для подключения трансформаторов. Гибкие шины изготавливаются из электротехнической меди марки Cu-ETP (M1) с содержанием меди 99,9 % и выше. Изоляция изготавливается методом непрерывной экструзии, что значительно лучше отражается на качестве изоляционного материала по сравнению с другими способами изготовления (выше прочность изоляции, стабильность толщины изоляции — 2 мм с допуском не более + 0,2 мм).
Основные характеристики: Гибкие шины на 10 кВ Metaenergy
• Толщина изоляции — 4мм (±0,2мм) — одинаковая по всей длине;
• Цвет изоляции — терракотовый;
• Рабочее напряжение — 10кВ;
• Испытательное напряжение — 42 кВ.
