Закрытые шинопроводные системы Dynlin

Закрытые шинопроводные системы Dynlin

Общие сведения:

Закрытая шинопроводная система — это троллейный шинопровод класса защиты IP 23, предназначенный для внутренних и наружных установок. Медные проводники различного сечения, рассчитанные на силу тока 35-240 A, помещены в красный прочный корпус из ПВХ. Токосъемник с шарикоподшипниками движется вдоль корпуса. Токосъёмник конструктивно Для передачи электроэнергии используются медно-графитовые щетки, оборудованные пружинами. Важные преимущества: долговечность, компактные размеры, коррозионная стойкость, простой монтаж, низкая стоимость обслуживания во время эксплуатации. Шинопроводы могут быть оснащены герметизирующей лентой. Шинопровод

с герметизирующей лентой соответствует IP 44.

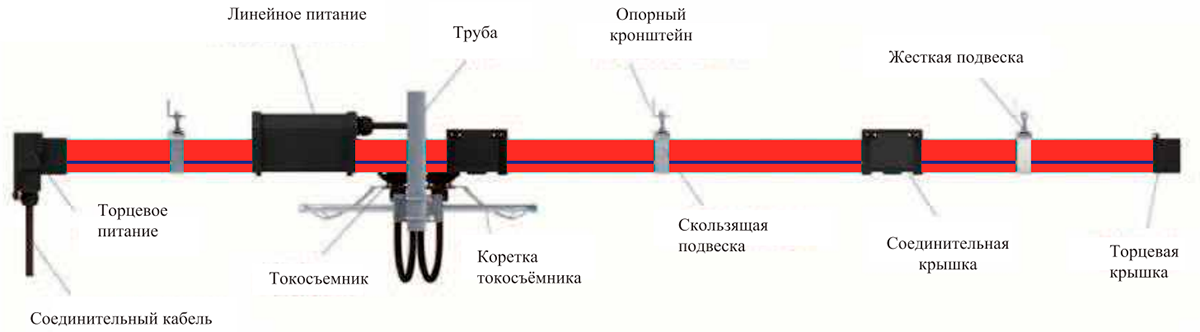

Изображение системы:

Технические данные:

Электрические характеристики:

Максимальный ток: 35-240 А

Максимальное напряжение: 690 В

Диэлектрическая прочность: 30-40 кВ/мм

Удельное сопротивление: 5 1015 Ом см

Удельное поверхностное сопротивление : 1013 Ом см

Сопротивление утечки: CTI600-2.7

Механические характеристики:

Предел упругости: 75 Н/мм2 ± 10%

Предел прочности на разрыв: 40 Н/мм2 ± 10%

Температурный диапозон: от -40 °C до +55 °C

Горючесть:

Огнестойкость: В1

Самозатухание: Класс В1- отсутствие горючих частиц

Стойкость к агрессивной среде при +45°C:

Бензин

Минеральное масла

Смазочные материалы

Серная кислота 50%

Концентрированная соляная кислота

Каустическая сода 25% и 50%

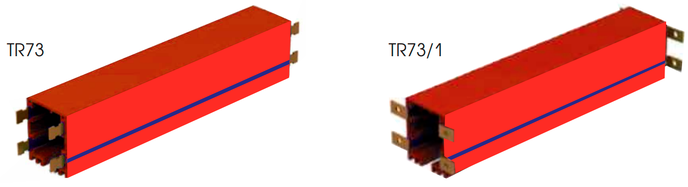

Закрытый шинопровод TR73 технические данные

Ширина медных проводников:

(1) = 14,5 мм

(2) = 17,6 мм 3

(3)= 21,0 мм

Длина: Стандартная длина 4 м.

Радиусный шинопровод: 800 мм, мин. R=0,8 м

Технические характеристики: Закрытый шинопровод TR73

Код проводника:

TR73-4-n/m TR73=Троллейный шинопровод закрытого типа

4=количество проводников

n=поперечное сечение проводника (мм2)

m=максимальный ток

Тип	Проводники	Поперечное сечение проводника	Максимальный ток А	Расстояние утечки (мм)	Максимальное напряжение В	Сопротивление (Ом/км)	Вес	Артикул
TR73-4-8/35 (1)	4	8	35	35	690	1,944	2,09	17010142
TR73-4-10/50 (1)	4	10	50	35	690	1,656	2,16	17020142
TR73-4-12/65 (1)	4	12	65	35	690	1,321	2,23	17030142
TR73-4-15/80 (1)	4	15	80	35	690	1,137	2,30	17040142
TR73-4-20/100 (2)	4	20	100	33	690	1,011	2,43	17050142
TR73-4-25/120 (2)	4	25	120	33	690	0,713	2,56	17060142
TR73-4-35/140 (2)	4	35	140	33	690	0,522	2,95	17070142
TR73-4-50/170 (2)	4	50	170	33	690	0,337	3,25	17090142
TR73-4-70/210 (2)	4	70	210	33	690	0,265	3,85	17110142
TR73-4-80/240 (3)	4	80	240	30	690	0,223	4,16	17120142

Технические характеристики: Закрытый шинопровод TR73

Тип	Проводники	Поперечное сечение проводника	Максимальный ток А	Расстояние утечки (мм)	Максимальное напряжение В	Сопротивление (Ом/км)	Вес	Артикул
TR73/1-4-8/35 (1)	4	8	35	35	690	1,944	2,09	17013142
TR73/1-4-10/50 (1)	4	10	50	35	690	1,656	2,16	17023142
TR73/1-4-12/65 (1)	4	12	65	35	690	1,321	2,23	17033142
TR73/1-4-15/80 (1)	4	15	80	35	690	1,137	2,30	17043142
TR73/1-4-20/100 (2)	4	20	100	33	690	1,011	2,43	17053142
TR73/1-4-25/120 (2)	4	25	120	33	690	0,713	2,56	17063142
TR73/1-4-35/140 (2)	4	35	140	33	690	0,522	2,95	17073142
TR73/1-4-50/170 (2)	4	50	170	33	690	0,337	3,25	17093142
TR73/1-4-70/210 (2)	4	70	210	33	690	0,265	3,85	17113142
TR73/1-4-80/240 (3)	4	80	240	30	690	0,223	4,16	17123142

Токосъемники шинопровода TR73 4/25 17011200, TR73 4/40 17021200

Артикул	Вес(кг)	Проводники	Номинальная нагрузка
17011200	0,65	4	25А
17021200	0,70	4	40А

Токосъемник на 25A предназначен для 35A-50A.

Токосъемник на 40A предназначен для 65A-120A.

Можно использовать с кореткой арт.19002400 и арт 19002400.

Соединительный кабель:

25 A, 2,5 мм2/жила х4

40 A, 4,0 мм2/жила 3+2,5 мм2/жила х1

Длина 0,8 м, кабели большей длины заказываются отдельно.

Токосъемники шинопровода TR73 4/60 двойной 17031200

Артикул	Вес(кг)	Проводники	Номинальная нагрузка
17031200	1,35	4	60А

Токосъемник на 60 А предназначен для 120A-170A.

Можно использовать с кореткой арт 19002400 и арт 19002400.

Соединительный кабель:

60A, 4,0 мм2/жила 6+2,5 мм2/жила х2

Длина 0,8 м, кабели большей длины заказываются отдельно.

Три токосъемника или больше можно подключить параллельно,

но это возможно только в прямых шинопроводах.

Токосъемник шинопровода TR73 4/80 17041200

Артикул	Вес(кг)	Проводники	Номинальная нагрузка
17041200	1,30	4	80А

Токосъемник на 80A предназначен для 140A-240A.

Используется только с с кореткой арт19002400

Соединительный кабель:

80 A,(6,0 мм2 2/жилы) 3+(3,0 мм2 2/жила) х1

Длина 1 м, кабели большей длины заказываются отдельно.

Токосъемник радиусного шинопровода с 4 проводниками TR73 4/25R 17011249, TR73 4/40R 17021249

Артикул	Вес(кг)	Проводники	Номинальная нагрузка
17011200	0,65	4	25А
17021200	0,70	4	40А

Токосъемник этого типа применяется

в радиусных шинопроводах (R>800).

Можно использовать с кареткой 19002400 и 19002400.

Соединительный кабель:

25 A, 2,5 мм2/жила 4

40A, 4,0 мм2/жила 3+2,5 мм2/жила 1

Длина 0,8 м, кабели большей длины заказываются отдельно.

Токосъемные щетки

Артикул	Вес(кг)	Примечание
17001300	0,04	Используется с токосъёмником 17011240, 17021240, 17031240,17041240

Артикул	Вес(кг)	Примечание
17001400	0,04	Используется с токосъёмником 17011249, 17021249

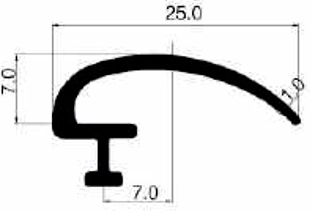

Уплотнитель TR73

Артикул	Вес(кг)	Материал
19002900	0,065	Пластик

Код: 19002900

Использование уплотнителя увеличивает IP до 44.

Используется в помещениях с высокой запыленностью и повышенной влажностью.

Соединительная крышка TR73 17001900

Артикул	Вес(кг)	Материал
17001900	0,16	Пластик

Используется с шинопроводом TR73

Самофокусирующаяся, проста в монтаже.

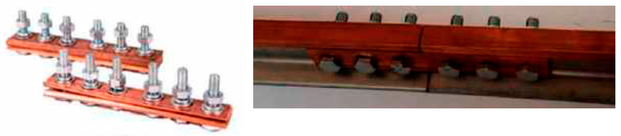

Соединительный элемент TR73

Соединительный элемент TR 73

на секции троллейного шинопровода

Используется для соединения медных

проводников шинопровода TR73

Артикул	Вес(кг)	Материал
17010800	0,042	Стальная крышка и медная пластина
17020800	0,042
17030800	0,042
17040800	0,042
17050800	0,042
17060800	0,049
17070800	0,053
17090800	0,058
17110800	0,065
17120800	0,085

* Затягивайте установочные винты с моментом не более 2 Нм, чтобы не деформировать зажим болтовых соединений.

Соединительная крышка TR73-1

Артикул	Вес(кг)	Материал
17001800	0,10	Пластик

Используется с шинопроводом TR73

Самофокусирующаяся, проста в монтаже.

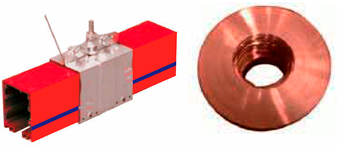

Анкер соединительный TR73 17002000

Артикул	Вес(кг)	Материал
17002000	0,28	Сталь

Используется с не предустановленной версией шинопровода

Можно использовать как соединительную крышку.

Для уплотнения соединительных деталей используется прорезиненная прокладка.

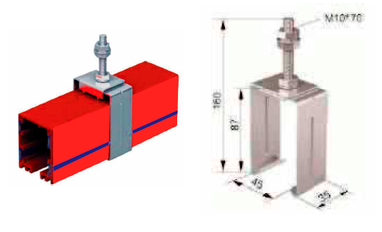

Скользящая подвеска TR73 17001000

Артикул	Вес(кг)	Материал
17001000	0,17	Сталь

Максимальный шаг крепления 1,2 м

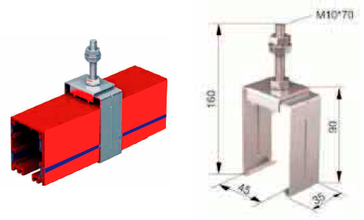

Подвеска с фиксацией TR73 17001100

Артикул	Вес(кг)	Материал
17001100	0,21	Сталь

Устанавливается в месте подачи питания и установке ремонтных зон.

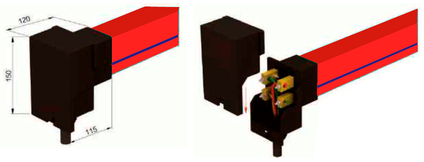

Торцевой ввод питания TR73 17000500

Артикул	Вес(кг)	Материал
17000500	0,25	Пластик

Используется для 35A-240A

Левое и правое исполнение

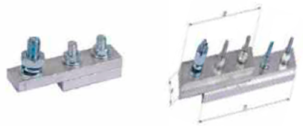

Питающий элемент торцевой TR73

Артикул	Вес(кг)	Материал	Примечание
17000600	0,06	Латунь	Для 35А-80А
17001700	0,06	Латунь	Для 100А-240А

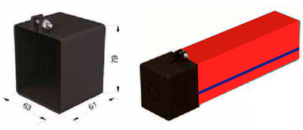

Торцевая крышка TR73 17000900

Артикул	Вес(кг)	Материал
17000900	0,065	Пластик

Торцевая крышка предотвращает оставление проводников открытыми, защищает систему от пыли и влаги.

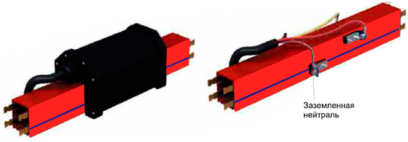

Линейный ввод питания TR73

Артикул	Наименование
17011700	Питающий элемент линейный TR73 35A
17021700	Питающий элемент линейный TR73 50A
17031700	Питающий элемент линейный TR73 65A
17041700	Питающий элемент линейный TR73 80A
17051700	Питающий элемент линейный TR73 100A
17061700	Питающий элемент линейный TR73 120A
17071700	Питающий элемент линейный TR73 140A
17091700	Питающий элемент линейный TR73 170A
17111700	Питающий элемент линейный TR73 210A
17121700	Питающий элемент линейный TR73 240A

Артикул	Наименование
17011542	Линейное питание TR73 35А
17021542	Линейное питание TR73 50А
17031542	Линейное питание TR73 65А
17041542	Линейное питание TR73 80А
17051542	Линейное питание TR73 100А
17061542	Линейное питание TR73 120А
17071542	Линейное питание TR73 140А
17091542	Линейное питание TR73 170А
17111542	Линейное питание TR73 210А
17121542	Линейное питание TR73 240А

Питающий элемент линейный TR73

Светофор (указатель троллейный) 16000500

Применяется для сигнализации работоспособности системы питания

Каретка токосъемника TR73 19002300

Артикул	Вес(кг)	Материал
19002300	0,53	Сталь

*Может иметь трубчатый или полый квадратный профиль

Каретка токосъемника TR73 19002400

Артикул	Вес(кг)	Материал
19002400	0,55	Сталь

Модуль ремонтной зоны TR73

Артикул	Наименование
170012242	Модуль ремонтной зоны TR73 4/35А
17022242	Модуль ремонтной зоны TR73 4/50А
17032242	Модуль ремонтной зоны TR73 4/65А
17042242	Модуль ремонтной зоны TR73 4/80А
17052242	Модуль ремонтной зоны TR73 4/100А
17162242	Модуль ремонтной зоны TR73 4/120А
17072242	Модуль ремонтной зоны TR73 4/140А
17092242	Модуль ремонтной зоны TR73 4/170А
17112242	Модуль ремонтной зоны TR73 4/210А
17122242	Модуль ремонтной зоны TR73 4/240А

*Модуль ремонтной зоны используется для создания зоны без тока на шинопроводе, чтобы другие машины, работающие на одной и той же линии, могли продолжать работать.

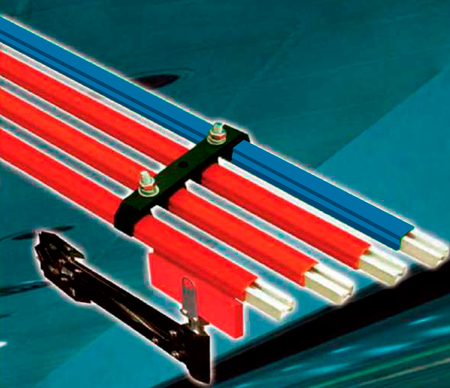

Монотроллейный шинопровод АМТ

Она имеет простую конструкцию, её легко устанавливать и обслуживать. Токопроводящий проводникшироко используется для электропитания мобильного оборудования, например, в горнодобывающей, металлургической, химической промышленностях, машиностроении, на причалах, грузовых станциях и т. д.Использование новых материалов, новых технологий и новых процессов повышает стойкость к коррозии и устойчивость к атмосферным воздействиям, дает возможность эксплуатировать изделия в более широком диапазоне рабочих температур и обеспечивает более надежную работу. Токопроводящая система с изолированными проводниками (монотроллейный шинопровод) MT — новый тип системы электроснабжения для подачи питания мобильных потребителей. Проводник представляет собой специально разработанный профиль из высококачественного алюминиевого сплава, корпус изготовлен из специальных поливинилхлоридных материалов, которые обеспечивают безопасность, защищая от дождя, пыли, снега и ударов током.

Система разделена на секции:

• серия легких проводников AMT22 для работы под нагрузкой 500A

• серия I тяжелых проводников AMT40 для работы под нагрузкой 630A-1250A

• серия II тяжелых проводников для работы под нагрузкой> 1250A.

Изделия в пределах одной серии имеют универсальные корпуса и комплектующие. Комбинированная конструкция проста в монтаже и обслуживании, что делает ее идеальной для работы на высоте.

Монотроллейный алюминиевый шинопровод модель АМТ

Характеристики и параметры модели

		АТМ 200	АТМ 320	АТМ 400	АТМ 500	АТМ 630	АТМ 800	АТМ 1000	АТМ 1250	АТМ 1600	АТМ 1800	АТМ 2000	АТМ 2500
Номинальный ток (A)		200	320	400	500	630	800	1000	1250	1600	1800	2000	2500
Площадь поперечного сечения проводника (мм2)		125	140	170	210	320	410	610	760	960	1100	1200	1330
Номинальное напряжение (В)	Пер . ток	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
	Пост. ток	1500	1500	1500	1500	1500	1500	1500	1500	1500	1500	1500	1500
Сопротивление пост. (Т)оку при 25℃, Ом/м 10-6		240	214	188	116	94	74	49	40	31	28	25	19
Сопротивление перем. Току при 25℃, Ом/м 10-6		320	240	213	148	117	105	99	96	94	93	92	89
Длина шинопровода (м)		6,0	6,0	6,0	6,0	6,0	6,0	6,0	6,0	6,0	6,0	6,0	6,0
Расстояние между подвесками (м)		1,2	1,2	1,2	1,2	2,4	2,4	2,4	2,4	2,4	2,4	2,4	2,4
Минимальное расстояние между фазами (мм)		53	53	53	53	80	80	80	80	80	80	80	80
Максимальная длина без дополнительных секций (м)		150	150	150	150	200	200	200	200	200	200	200	200
Минимальный радиус изгиба (м)		1,5	1,5

Эксплуатационные характеристики

Категория	Эксплуатационные характеристики
Корпус токопроводящего рельса	Стандартный корпус
Сопротивление изоляции	＞10 МОм
Степень защиты	IP23
Огнестойкость	Самозатухающий
Температурный диапазон	-35 +85
Удельное поверхностное сопротивление	1011Ом
Удельное объемное сопротивление	1015Ом/см
Коррозионная стойкость	Стойкость к кислотам Стойкость к щелочам Стойкость к солям Стойкость к коррозии
Угольные щетки	1. Коэффициент сопротивления: 0,12-0,35 Коэффициент трения: 0,2 1. Контактная разность потенциалов: 0,3-0,7 В Степень трения на участке 2000 км <0,7 мм 2. Эффективное трение угольных щеток: 4-6 мм Эффективное рабочее давление: 1,8- 2,3 Н/см2

Конструкция системы предусматривает использование линий, состоящих из монотроллейных секций с помощью их набора в многолинейную (многофазную) систему. Монотроллейные секции шинопровода состоит из контактного алюминиевого проводника заключенного в изоляционную оболочку по всей длине проводника. В систему шинопровода входят: секция компенсационная - защищающая систему от механических напряжений, вызванных температурными колебаниями, а также на осадочных швах зданий и сооружений, секция концевая - как безопасное завершение начальных и конечных точек линии, токосъемная тележка, соединители, скользящие подвески, фиксаторы и кронштейны.

Анкер соединительный TR73 17002000

Артикул	Наименование
11100112	Монотроллейный шинопровод 200А (АМТ)
11160112	Монотроллейный шинопровод 320А (АМТ)
11170112	Монотроллейный шинопровод 400А (АМТ)
11180112	Монотроллейный шинопровод 500А (АМТ)
12200112	Монотроллейный шинопровод 630А (АМТ)
12220112	Монотроллейный шинопровод 800А (АМТ)
12230112	Монотроллейный шинопровод 1000А (АМТ)
12250112	Монотроллейный шинопровод 1250А (АМТ)
13260112	Монотроллейный шинопровод 1600А (АМТ)
13290112	Монотроллейный шинопровод 2000А (АМТ)
13310112	Монотроллейный шинопровод 2500А (АМТ)

Алюминиевый рельс имеет контактную поверхность из нержавеющей стали. Любое количество полюсов может быть установлено вертикально или горизонтально, на прямых или изогнутых системах. Материал провода изготовлен из профессионального проводящего алюминия 6101A, который обладает низким удельным сопротивлением, высокой механической прочностью и высокой проводимостью. Для полос из нержавеющей стали используется нержавеющая сталь марки 304. Комбинация полосы из нержавеющей стали и алюминиевого проводника обеспечивает стабильность проводящих характеристик проводника при мгновенном запуске и нормальной работе. Для лёгкой серии используется полоса нержавеющей стали 0,6*7,8 мм, для тяжёлых серий 0,8*12мм.

Соединитель алюминиевый

Артикул	Наименование
16180900	Соединитель алюминиевый 200-500А МТ
16310900	Соединитель алюминиевый 630-2500А МТ

Соединения алюминиевых изолированных проводящих систем изготовлены из того же высококачественного проводящего алюминия 6101, что и проводник, а площадь контакта двух токопроводящих стержней увеличена. Стопорная гайка используется для повышения стабильности и механической прочности проводящих систем.

Соединительная крышка

Артикул	Наименование
16181000	Соединительная крышка 160-500А МТ
16251000	Соединительная крышка 630-1250А МТ
16311000	Соединительная крышка 1600-2500А МТ

Соединительная крышка выполняет функцию изоляции и защиты.

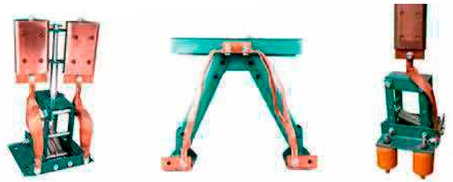

Токосъемник

Артикул	Наименование
16180200	Токосъёмник 160-500А (МТ)
16250200	Токосъёмник 630-1250А (МТ)
16310200	Токосъёмник 1600-2500А (МТ)

Токосъёмник может осуществлять свободное вращение угольной щетки на 360 ° и может регулироваться в горизонтальном и вертикальном направлениях одновременно. Левая и правая амплитуды поворота составляют более 90°, что обеспечивает трехмерное пространственное перемещение токосъёмника, гарантируя, что угольная щетка и системы проводников могут поддерживать хороший контакт в любом состоянии, удовлетворяя рабочие требования бесперебойного электроснабжения электрооборудования. Угольная щетка является наиболее важным компонентом токосъемника. Угольная щетка нашей компании изготовлена по фирменной формуле из графитового сплава меди и прошла специальную высокотемпературную обработку.

Траверса МТ

Артикул	Наименование
16000600	Траверса МТ

Траверса изготовлена из алюминиевого сплава и покрыта пластиком для устранения статического электричества на металлической поверхности и повышения его антиокислительной и коррозионной стойкости.

Разъем питания

Артикул	Наименование
16180900	Соединитель алюминевый 200-500А МТ
16310900	Соединитель алюминевый 630-2500А МТ

Соединяет источник питания с проводником систем изолированных проводников, изготовлен из того же материала, что и проводник.

Крышка разъема питания

Артикул	Наименование
16181300	Крышка разъёма питания 200-500А
16311300	Крышка разъёма питания 630-2500А

Торцевая крышка

Артикул	Наименование
16001200	Торцевая крышка МТ

Используется для защиты концов шин, предотвращения попадания посторонних предметов, снижения риска поражения электрическим током и повышения общей устойчивости шин.

Модуль ремонтного участка

Артикул	Наименование
16180400	Модуль ремонтного участка 160-500А МТ
16310400	Модуль ремонтного участка 1600-2500А МТ

При наличии двух или более мобильных устройств в цехе необходимо установить ремонтный модуль. Когда одно устройство нуждается в капитальном ремонте, другое оборудование все еще должно работать, и скользящая линия на оборудовании, которое нуждается в капитальном ремонте, может быть перекрыта через участок обслуживания.

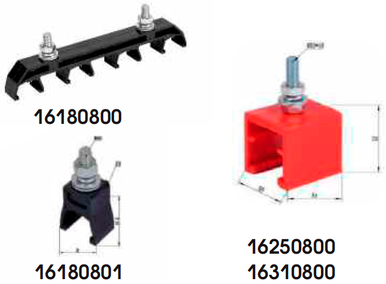

Скользящие подвески

Артикул	Наименование
16180800	Скользящая подвеска 4Р 200-500А МТ
16180801	Скользящая подвеска 200-500А МТ
16250800	Скользящая подвеска 630-1250А МТ
16310800	Скользящая подвеска 1600-2500А МТ

Существует два типа подвесок для крепления:

подвеска с одним держателем арт. 16250800, 16310800 (для тяжелых изолированных проводниковых систем) и подвеска четырьмя держателями арт. 16180800 (для легких изолированных проводниковых систем). Подвески изготовлены из полиметилметакрилата, который обладает высокой твердостью, коррозионной стойкостью. Подвески могут фиксировать систему шинопровода как в горизонтальном, так и вертикальном направлениях. Если система представляет собой пятипроводную систему, то подвеске с четырьмя держателями арт. 16180800 должно соответствовать такое же количество подвесок арт. 16180801.

Стандартное расстояние между точками подвеса:

- серия легких проводников каждые 1,2 м

- серия тяжёлых проводников каждые 2м

Блок расширения

Артикул	Наименование
16180300	Блок расширения 160-500А (МТ)
16250300	Блок расширения 630-1250А (МТ)
16310300	Блок расширения 1600-2500А (МТ)

Блок расширения устанавливается для поглощения расширения, которое может произойти в линии в зависимости от условий окружающей среды, для серии лёгких проводников если длина шинопровода превышает 60 метров, а тяжелого —100 метров.

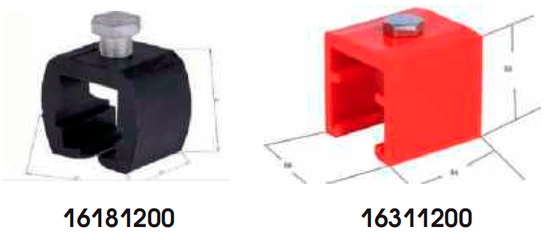

Пластиковая подвеска с фиксацией

Артикул	Наименование
16181200	Пластиковая подвеска с фиксацией 200-500АМТ
16311200	Пластиковая подвеска с фиксацией 630-2500АМТ

*Данные подвески устанавливаются для фиксации блока расширения арт.16250300,16310300 2 штуки на каждый блок.

Стальной рельс с медной головкой CONTACT C-RAIL

Система с открытыми медными проводниками contact C-rail состоит из медных проводников и стального каркаса. Есть два типа комбинированных и составных конструкций, опирающихся на высокопрочные специальные изоляторы, которые установлены или приварены к кронштейну рельсовой балки. Они образуют мобильную систему электроснабжения для подачи электроэнергии на различные подъемные машины и оборудование. Система с открытыми медными проводниками представляет собой широко применяемое передающее устройство со скользящими контактами, которое может использоваться в условиях высокой температуры, высокой влажности, высокого напряжения, сильной коррозии и большого количества пыли, например, в сталелитейной, металлургической/химической промышленностях и на верфях.

Условия эксплуатации:

Высота не более 2000м. Максимальная относительная влажность окружающего воздуха — 95%. Температура использования не более 150.

Изделие предназначено для передачи напряжения переменного тока частотой 50 или 60 Гц: 380 В, 660 В, 1140 В, 3 кВ, 6 кВ и 10 кВ, а также напряжения постоянного тока 550 В, 750 В, 1,5 кВ, 3 кВ, и т.д.℃

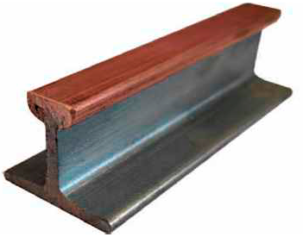

Стальной рельс с медной головкой contact C-rail

Артикул	Наименование	Площадь сечения проводника (мм)2
20170102	Стальной рельс с медной головкой 400А	85
20180102	Стальной рельс с медной головкой 500А	100
20190102	Стальной рельс с медной головкой 600А	150
20210102	Стальной рельс с медной головкой 700А	180
20220102	Стальной рельс с медной головкой 800А	200
20230102	Стальной рельс с медной головкой 1000А	260
20240102	Стальной рельс с медной головкой 1200А	300
20260102	Стальной рельс с медной головкой 1600А	400
20280102	Стальной рельс с медной головкой 1800А	500
20290102	Стальной рельс с медной головкой 2000А	570
20300102	Стальной рельс с медной головкой 2400А	800
20320102	Стальной рельс с медной головкой 2800А	940
20330102	Стальной рельс с медной головкой 3000А	1000

Токосъемники

Артикул	Наименование
22000400	Двух щеточный токосъемник
22000401	Токосъёмник с боковым скольжением
22000402	Одно щёточный токосъёмник

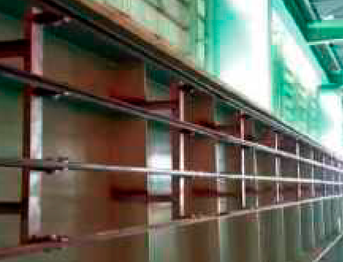

Кронштейн стальной угловое Е-типа 22000200

Изолирующее соединение 22000300

Жесткая подвеска 22000800

Ввод питания 22000600

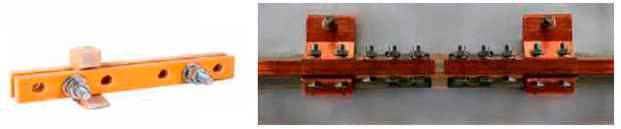

Модуль ремонтной зоны 22000700

Соединительная пластина 22000500

Температурный компенсатор 22000900
