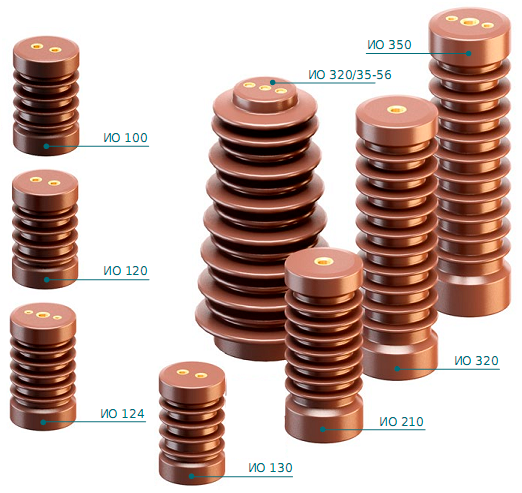

Изоляторы опорные 6-35 кВ Metaenergy

Изоляторы опорные 6-35 кВ Metaenergy

Каждый изолятор METAENERGY проходит испытание кратковременным повышенным напряжением в соответствии с ГОСТ. Уникальная конусная конструкция изолятора обеспечивает повышенную прочность эксплуатационных и механических

характеристик. Огнестойкость изоляторов соответствует V1 согласно методике UL 94. В изоляторах установлены латунные закладные детали. Все изоляторы проходят технологический процесс стабилизации материала. Не содержит галогенов.

Различные варианты крепления нижней и верхней площадки. Срок службы изоляторов не менее 30 лет

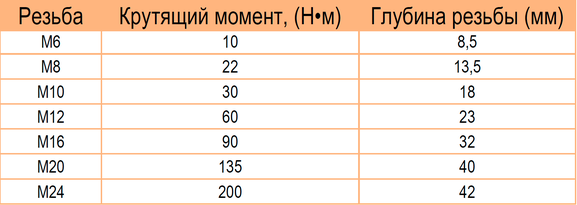

Усилие затяжки

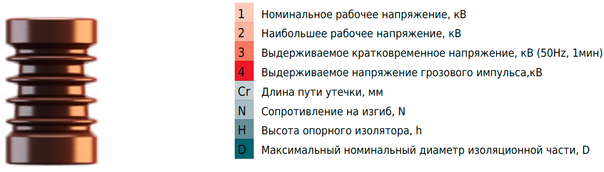

ИО 100/06–ХХ

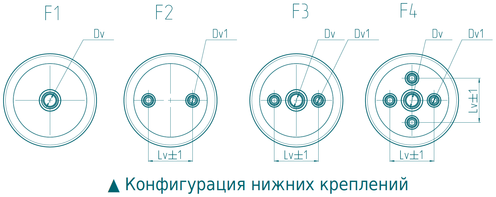

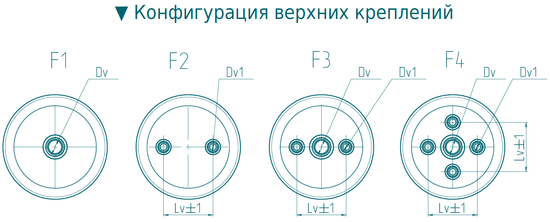

Тип	Артикул	1	2	4	Cr	N	H	D	Конфигурация верхних креплений						Конфигурация нижних креплений
		1	2	4	Cr	N	H	D	Fig1	Fig 2		Fig 3			Fig 1	Fig 2		Fig 3
		кВ	кВ	кВ	мм	N	мм	мм	Dv	Dv1	Lv	Dv	Dv1	Lv	Dn	Dn1	Ln	Dn	Dn1	Ln
ИО 100/06-01	76100001	6	7.2	60	160	5000	100	76	М8						М10
ИО 100/06-02	76100002	6	7.2	60	160	5000	100	76	М8						М12
ИО 100/06-03	76100003	6	7.2	60	160	8000	100	76	М12						М12
ИО 100/06-04	76100004	6	7.2	60	160	8000	100	76	М12						М16
ИО 100/06-05	76100005	6	7.2	60	160	10000	100	76	М16						М16
ИО 100/06-06	76100006	6	7.2	60	160	10000	100	76	М16						М20
ИО 100/06-07	76100007	6	7.2	60	160	10000	100	76	М16									М12	М10	46
ИО 100/06-08	76100008	6	7.2	60	160	10000	100	76	М16									М16	М10	46
ИО 100/06-09	76100009	6	7.2	60	160	10000	100	76	М16									М20	М10	46
ИО 100/06-10	76100010	6	7.2	60	160	5000	100	76		М8	23				М12
ИО 100/06-11	76100011	6	7.2	60	160	5000	100	76		М8	23				М16
ИО 100/06-12	76100012	6	7.2	60	160	5000	100	76		М8	30				М12
ИО 100/06-13	76100013	6	7.2	60	160	8000	100	76		М8	30				М16
ИО 100/06-14	76100014	6	7.2	60	160	8000	100	76		М8	30					М10	23
ИО 100/06-15	76100015	6	7.2	60	160	8000	100	76		М10	23				М10
ИО 100/06-16	76100016	6	7.2	60	160	8000	100	76		М10	23				М12
ИО 100/06-17	76100017	6	7.2	60	160	8000	100	76		М10	23				М16
ИО 100/06-18	76100018	6	7.2	60	160	8000	100	76		М10	23					М10	23
ИО 100/06-19	76100019	6	7.2	60	160	10000	100	76				М12	М6	36				М12	М10	46
ИО 100/06-20	76100020	6	7.2	60	160	10000	100	76				М12	М6	36				М16	М10	46
ИО 100/06-21	76100021	6	7.2	60	160	10000	100	76				М12	М6	36				М20	М10	46
ИО 100/06-22	76100022	6	7.2	60	160	8000	100	76	М10						М12
ИО 100/06-23	76100023	6	7.2	60	160	8000	100	76		М8	23					М8	23
ИО 100/06-24	76100024	6	7.2	60	160	8000	100	76		М8	18					М8	18
ИО 100/06-25	76100025	6	7.2	60	160	8000	100	76		М8	18					М8	18	перпендикулярное расп.
ИО 100/06-26	76100026	6	7.2	60	160	10000	100	76				М12	М6	36	М16
ИО 100/06-27	76100027	6	7.2	60	160	8000	100	76	М10						М16
ИО 100/06-28	76100028	6	7.2	60	160	10000	100	76				М12	М8	36	М12
ИО 100/06-29	76100029	6	12	60	160	8000	100	76	М10						М10

ИО 100/06–ХХ

Тип	Артикул	1	2	4	Cr	N	H	D	Конфигурация верхних креплений						Конфигурация нижних креплений
		1	2	4	Cr	N	H	D	Fig1	Fig 2		Fig 3			Fig 1	Fig 2		Fig 3
		кВ	кВ	кВ	мм	N	мм	мм	Dv	Dv1	Lv	Dv	Dv1	Lv	Dn	Dn1	Ln	Dn	Dn1	Ln
ИО 120/10-01	76120001	10	12	75	180	5000	120	76	М8						М10
ИО 120/10-02	76120002	10	12	75	180	5000	120	76	М8						М12
ИО 120/10-03	76120003	10	12	75	180	8000	120	76	М12						М12
ИО 120/10-04	76120004	10	12	75	180	8000	120	76	М12						М16
ИО 120/10-05	76120005	10	12	75	180	10000	120	76	М16						М16
ИО 120/10-06	76120006	10	12	75	180	10000	120	76	М16						М20
ИО 120/10-07	76120007	10	12	75	180	10000	120	76	М16									М12	М10	46
ИО 120/10-08	76120008	10	12	75	180	10000	120	76	М16									М16	М10	46
ИО 120/10-09	76120009	10	12	75	180	10000	120	76	М16									М20	М10	46
ИО 120/10-10	76120010	10	12	75	180	5000	120	76		М8	23				М12
ИО 120/10-11	76120011	10	12	75	180	5000	120	76		М8	23				М16
ИО 120/10-12	76120012	10	12	75	180	5000	120	76		М8	30				М12
ИО 120/10-13	76120013	10	12	75	180	8000	120	76		М8	30				М16
ИО 120/10-14	76120014	10	12	75	180	8000	120	76		М8	30					М10	23
ИО 120/10-15	76120015	10	12	75	180	8000	120	76		М10	23				М10
ИО 120/10-16	76120016	10	12	75	180	8000	120	76		М10	23				М12
ИО 120/10-17	76120017	10	12	75	180	8000	120	76		М10	23				М16
ИО 120/10-18	76120018	10	12	75	180	8000	120	76		М10	23					М10	23
ИО 120/10-19	76120019	10	12	75	180	10000	120	76				М12	М6	36				М12	М10	46
ИО 120/10-20	76120020	10	12	75	180	10000	120	76				М12	М6	36				М16	М10	46
ИО 120/10-21	76120021	10	12	75	180	10000	120	76				М12	М6	36				М20	М10	46
ИО 120/10-22	76120022	10	12	75	180	8000	120	76	М10						М12
ИО 120/10-23	76120023	10	12	75	180	8000	120	76		М8	23					М8	23
ИО 120/10-24	76120024	10	12	75	180	8000	120	76		М8	18					М8	18
ИО 120/10-25	76120025	10	12	75	180	8000	120	76		М8	18					М8	18	перпендикулярное расп.
ИО 120/10-26	76120026	10	12	75	180	10000	120	76				М12	М6	36	М16
ИО 120/10-27	76120027	10	12	75	180	8000	120	76	М10						М16
ИО 120/10-28	76120028	10	12	75	180	10000	120	76				М12	М8	36	М12
ИО 120/10-29	76120029	10	12	75	180	8000	120	76	М10						М10

ИО 124/10–ХХ

Тип	Артикул	1	2	4	Cr	N	H	D	Конфигурация верхних креплений						Конфигурация нижних креплений
		1	2	4	Cr	N	H	D	Fig1	Fig 2		Fig 3			Fig 1	Fig 2		Fig 3
		кВ	кВ	кВ	мм	N	мм	мм	Dv	Dv1	Lv	Dv	Dv1	Lv	Dn	Dn1	Ln	Dn	Dn1	Ln
ИО 124/10-01	76124001	10	12	75	184	5000	124	76	М8						М10
ИО 124/10-02	76124002	10	12	75	184	5000	124	76	М8						М12
ИО 124/10-03	76124003	10	12	75	184	8000	124	76	М12						М12
ИО 124/10-04	76124004	10	12	75	184	8000	124	76	М12						М16
ИО 124/10-05	76124005	10	12	75	184	10000	124	76	М16						М16
ИО 124/10-06	76124006	10	12	75	184	10000	124	76	М16						М20
ИО 124/10-07	76124007	10	12	75	184	10000	124	76	М16									М12	М10	46
ИО 124/10-08	76124008	10	12	75	184	10000	124	76	М16									М16	М10	46
ИО 124/10-09	76124009	10	12	75	184	10000	124	76	М16									М20	М10	46
ИО 124/10-10	76124010	10	12	75	184	5000	124	76		М8	23				М12
ИО 124/10-11	76124011	10	12	75	184	5000	124	76		М8	23				М16
ИО 124/10-12	76124012	10	12	75	184	5000	124	76		М8	30				М12
ИО 124/10-13	76124013	10	12	75	184	5000	124	76		М8	30				М16
ИО 124/10-14	76124014	10	12	75	184	5000	124	76		М8	30					М10	23
ИО 124/10-15	76124015	10	12	75	184	8000	124	76		М10	23				М10
ИО 124/10-16	76124016	10	12	75	184	8000	124	76		М10	23				М12
ИО 124/10-17	76124017	10	12	75	184	8000	124	76		М10	23				М16
ИО 124/10-18	76124018	10	12	75	184	8000	124	76		М10	23					М10	23
ИО 124/10-19	76124019	10	12	75	184	10000	124	76				М12	М6	36				М12	М10	46
ИО 124/10-20	76124020	10	12	75	184	10000	124	76				М12	М6	36				М16	М10	46
ИО 124/10-21	76124021	10	12	75	184	10000	124	76				М12	М6	36				М20	М10	46
ИО 124/10-22	76124022	10	12	75	184	8000	124	76	М10						М12
ИО 124/10-23	76124023	10	12	75	184	8000	124	76		М8	23					М8	23
ИО 124/10-24	76124024	10	12	75	184	8000	124	76		М8	18					М8	18
ИО 124/10-25	76124025	10	12	75	184	8000	124	76		М8	18					М8	18	перпендикулярное расп.
ИО 124/10-26	76124026	10	12	75	184	10000	124	76				М12	М6	36	М16
ИО 124/10-27	76124027	10	12	75	184	8000	124	76	М10						М16
ИО 124/10-28	76124028	10	12	75	184	10000	124	76				М12	М8	36	М12
ИО 124/10-29	76124029	10	12	75	184	8000	124	76	М10						М10

ИО 130/10–ХХ

Тип	Артикул	1	2	4	Cr	N	H	D	Конфигурация верхних креплений						Конфигурация нижних креплений
		1	2	4	Cr	N	H	D	Fig1	Fig 2		Fig 3			Fig 1	Fig 2		Fig 3
		кВ	кВ	кВ	мм	N	мм	мм	Dv	Dv1	Lv	Dv	Dv1	Lv	Dn	Dn1	Ln	Dn	Dn1	Ln
ИО 130/10-01	76130001	10	12	75	203	5000	130	76	М8						М10
ИО 130/10-02	76130002	10	12	75	203	5000	130	76	М8						М12
ИО 130/10-03	76130003	10	12	75	203	8000	130	76	М12						М12
ИО 130/10-04	76130004	10	12	75	203	8000	130	76	М12						М16
ИО 130/10-05	76130005	10	12	75	203	10000	130	76	М16						М16
ИО 130/10-06	76130006	10	12	75	203	10000	130	76	М16						М20
ИО 130/10-07	76130007	10	12	75	203	10000	130	76	М16									М12	М10	46
ИО 130/10-08	76130008	10	12	75	203	10000	130	76	М16									М16	М10	46
ИО 130/10-09	76130009	10	12	75	203	10000	130	76	М16									М20	М10	46
ИО 130/10-10	76130010	10	12	75	203	5000	130	76		М8	23				М12
ИО 130/10-11	76130011	10	12	75	203	5000	130	76		М8	23				М16
ИО 130/10-12	76130012	10	12	75	203	5000	130	76		М8	30				М12
ИО 130/10-13	76130013	10	12	75	203	5000	130	76		М8	30				М16
ИО 130/10-14	76130014	10	12	75	203	5000	130	76		М8	30					М10	23
ИО 130/10-15	76130015	10	12	75	203	8000	130	76		М10	23				М10
ИО 130/10-16	76130016	10	12	75	203	8000	130	76		М10	23				М12
ИО 130/10-17	76130017	10	12	75	203	8000	130	76		М10	23				М16
ИО 130/10-18	76130018	10	12	75	203	8000	130	76		М10	23					М10	23
ИО 130/10-19	76130019	10	12	75	203	10000	130	76				М12	М6	36				М12	М10	46
ИО 130/10-20	76130020	10	12	75	203	10000	130	76				М12	М6	36				М16	М10	46
ИО 130/10-21	76130021	10	12	75	203	10000	130	76				М12	М6	36				М20	М10	46
ИО 130/10-22	76130022	10	12	75	203	8000	130	76	М10						М12
ИО 130/10-23	76130023	10	12	75	203	8000	130	76		М8	23					М8	23
ИО 130/10-24	76130024	10	12	75	203	8000	130	76		М8	18					М8	18
ИО 130/10-25	76130025	10	12	75	203	8000	130	76		М8	18					М8	18	перпендикулярное расп.
ИО 130/10-26	76130026	10	12	75	203	10000	130	76				М12	М6	36	М16
ИО 130/10-27	76130027	10	12	75	203	8000	130	76	М10						М16
ИО 130/10-28	76130028	10	12	75	203	10000	130	76				М12	М8	36	М12
ИО 130/10-29	76130029	10	12	75	203	8000	130	76	М10						М10

ИО 210/20–ХХ

Наименование	Артикул	1	2	4	Cr	N	H	D	Конфигурация верхних креплений									Конфигурация нижних креплений
		1	2	4	Cr	N	H	D	Fig1	Fig 2		Fig 3			Fig 4			Fig 1	Fig 2		Fig 3			Fig 4
		кВ	кВ	кВ	мм	N	мм	мм	Dv	Dv1	Lv	Dv	Dv1	Lv	Dv	Dv1	Lv	Dn	Dn1	Ln	Dn	Dn1	Ln	Dv	Dv1	Lv
ИО 210/20-01	76210001	20	24	65	334	5000	210	90		М10	45							М16
ИО 210/20-02	76210002	20	24	65	334	5000	210	90		М10	45							М24
ИО 210/20-03	76210003	20	24	65	334	5000	210	90	М16									М24
ИО 210/20-04	76210004	20	24	65	334	5000	210	90	М16									М16
ИО 210/20-05	76210005	20	24	65	334	5000	210	90		М10	45								М12	45
ИО 210/20-06	76210006	20	24	65	334	5000	210	90				М16						М24
ИО 210/20-07	76210007	20	24	65	334	5000	210	90					М10	45	М16	М10	45	М24

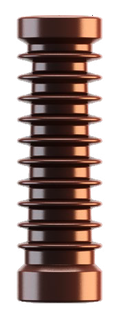

ИО 320/35–ХХ

Наименование	Артикул	1	2	4	Cr	N	H	D	Конфигурация верхних креплений									Конфигурация нижних креплений
		1	2	4	Cr	N	H	D	Fig1	Fig 2		Fig 3			Fig 4			Fig 1	Fig 2		Fig 3			Fig 4
		кВ	кВ	кВ	мм	N	мм	мм	Dv	Dv1	Lv	Dv	Dv1	Lv	Dv	Dv1	Lv	Dn	Dn1	Ln	Dn	Dn1	Ln	Dv	Dv1	Lv
ИО 320/35-01	76320001	35	40.5	95	512	5000	320	95		М10	45							М16
ИО 320/35-02	76320002	35	40.5	95	512	5000	320	95		М10	45							М24
ИО 320/35-03	76320003	35	40.5	95	512	5000	320	95	М16									М24
ИО 320/35-04	76320004	35	40.5	95	512	5000	320	95	М16									М16
ИО 320/35-05	76320005	35	40.5	95	512	5000	320	95		М10	45								М12	45
ИО 320/35-06	76320006	35	40.5	95	512	5000	320	95				М16	М10	45				М24
ИО 320/35-07	76320007	35	40.5	95	512	5000	320	95							М16	М10	45	М24
