Шинные держатели Metaenergy
Системы крепления шин предназначены для фиксации проводников внутри щитового оборудования (шин медных и алюминиевых, толщиной 5 и 10мм). Разнообразие имеющихся комплектов обеспечивает удобство при проектировке и монтаже оборудования. Подобрать нужный комплект легко в следующей последовательности:
1. Определить количество полюсов (1-3-4)
2. Подобрать нужные типы изоляторов
a. Какая шина (5мм или 10мм)
b. Количество шин секции и расстояние между ними
3. Подобрать нужную длину профиля (выписываем артикул)
Для усиления несущей способности шинодержателя возможно усиление прочности профиля при помощи дополнительного элемента. Профиль вкладывается друг в друга. Это необходимо в случае крепления шин большого сечения на токи от 2500А (в зависимости от конструкции шкафа).
-Алюминиевый профиль изготовлен из конструкционной марки металла;
-Шаг перфорации 12,5мм;
-Ширина профиля 40мм;
-Диаметр отверстий 8мм.
Скобы для крепления
Характеристики
• Для внутренней установки в электрических шкафах;
• Сила тока до 7500А;
• Регулируемое расстояние между фазами (шаг 12,5мм);
• Семь видов шинных держателей;
• Ширина шин от 30мм до 140мм;
• Диапазон рабочих температур от -40°С до +130°С;
Легкий и простой монтаж, малое количество элементов:
• Алюминиевый профиль с перфорацией;
• Изолятор с удобными фиксаторами на защёлках;
• Крепеж поставляется в комплекте.
• Возможность поставки комплектов в сборе и отдельно элементов держателей.
Стеклонаполненный полиамид не содержит фенольных смол. Исключены внутренние поры, раковины и любая неоднородность материала. Применяются современные легкие материалы. Каждый элемент системы идеально подобран согласно его функции.

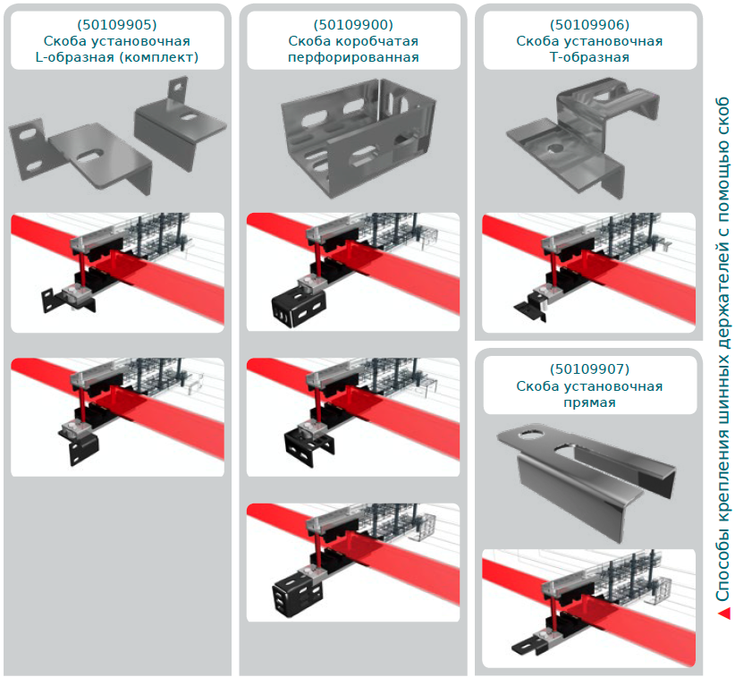

Скобы для крепления Шинных держателей
Системы крепления

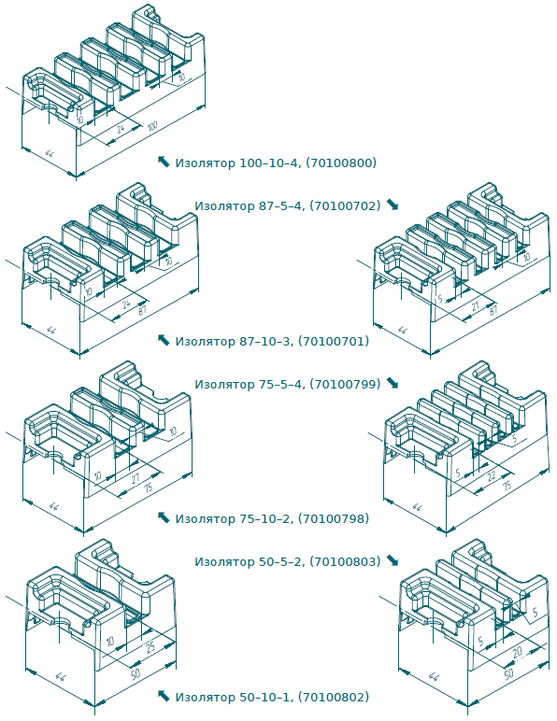

Полимерные изоляторы, армированные стекловолокном, изготавливаются 7 видов:
1. Для шины 10мм, 4-х местный, длина 100мм; между шин 10мм;
2. Для шины 10мм, 3-х местный, длина 87мм; между шин 10мм;
3. Для шины 10мм, 2-х местный, длина 75мм; между шин 10мм;
4. Для шины 10мм, 1-местный, длина 50мм;
5. Для шины 5мм, 4-х местный, длина 87мм, между шин 10мм;
6. Для шины 5мм, 4-х местный, длина 75мм, между шин 5мм;
7. Для шины 5мм, 2-х местный, длина 50мм; между шин 5мм;
Соответствует ГОСТ Р 51321.1-2007:
Диэлектрические свойства п. 7.1.2.3, п.п. 8.2.2.2- 8.2.2.5;
Механические свойства п. 7.5, п. 8.2.3.
Материал имеет категорию стойкости к горению ПВ-0 по ГОСТ 28157 и V-0 согласно методике UL-94.
При испытании раскаленной проволокой на горючесть материал выдерживает температуру 960 °С.
• Диэлектрическая прочность изоляторов более 20kВ на мм;
• Материал не поддерживает горение;
• Возможна различная компоновка изоляторов в наборах по согласованию с разработчиками щитового оборудования.
