Магистральный шинопровод P-LINE A5 Dynlin

Проводники обернуты полиэфирной изоляционной пленкой класса B, выдерживающей нагрев до 130 градусов, и покрыты слюдой (опция).
Шинопровод прошел испытание на огнестойкость по стандарту IEC 60331-1:2018 при испытательном напряжении 1000 В перем. тока, температуре испытания 950°C в течение 180 мин и испытание намеханический удар в течение 5 мин.
Легкий корпус шинопровода Dynlin спроектирован на основе технологии ToughRail Technology, благодаря которой шинопровод выдерживает удар с энергией 20 Дж без деформации (IK10) и успешно проходит испытание соляным туманом в течение 2400 часов.

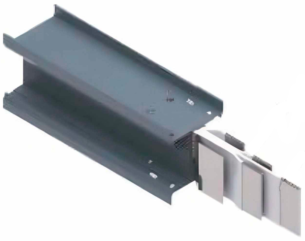

Магистральный шинопровод P-LINE A5

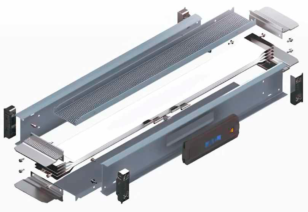

Шинопровод P-LINE A5. Номинальный ток 400-5000A

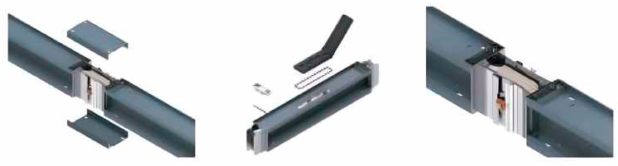

Магистральный шинопровод P-LINE A5-2
- Эксклюзивная технология IHD (встроенный теплоотвод) в сочетании с более широким и плотным T-образным теплоотводящим ребром обеспечивает общую эффективность рассеивания тепла на 20% выше по сравнению с традиционной конструкцией.
- Благодаря прекрасному качеству изготовления на всех контактных сторонах шинопровода Dynlin вместо традиционного контакта «точка-линия» используют контакт «сторона-сторона», что значительно повышает степень защиты IP изделия.
- На основе технологии Dynlin "Pow-R-Bridge joint package" мы создали инновационную конструкцию, предотвращающую «ложное и избыточное соединение» и гарантирующую надежный контакт и стабильную передачу электроэнергии.
Крепежные элементы:

Торцевая ответвительная коробка для защиты соединения между шинопроводом и оборудованием: стандартные габаритные размеры: Д=1000 мм, Ш=800-1000 мм, В=500 мм
Торцевая ответвительная коробка для защиты соединения между шинопроводом и оборудованием P-LINE A5 Dynlin

Подвеска шинопровода: используется при горизонтальном монтаже шинопровода на 400-5000 A.
Подвеска шинопровода P-LINE A5 Dynlin

Кронштейн: предназначен для монтажа шинопровода вдоль стены.
Кронштейн P-LINE A5 Dynlin

Средняя фиксирующая подвеска: если высота этажа составляет 4 метра или шинопровод оснащен штекерной коробкой, необходимо установить фиксирующую подвеску.
Средняя фиксирующая подвеска P-LINE A5 Dynlin

Пружинная подвеска: для прокладки шинопровода на вертикальных участках с креплением к перекрытию
Пружинная подвеска P-LINE A5 Dynlin

Угловая стальная подвеска: используется при горизонтальном монтаже шинопровода на 3200A-5000A
Угловая стальная подвеска P-LINE A5 Dynlin


Технические данные: Шинопровод P-LINE A5. Номинальный ток 400-5000A
Характеристика
Единица измерения
Значения
Номинальная сила тока
А
400
500
630
800
1000
1250
1600
2000
2500
3200
4000
5000
Стандарт
IEC 61439-6 2012: Низковольтные комплектные устройства распределения и управления – Часть 6:
Системы сборных шин (шинопроводы).
Конфигурация проводников
3P3W, 3P4W и 3P5W











Частота
Гц
50/60
Номинальное рабочее напряжение (Ue)
В
690 В (с ответвительной коробкой), 1000 В (без ответвительной коробки)
Номинальное напряжение изоляции (Ui)
В












Номинальное выдерживаемое импульсное напряжение Uimp
кВ
8 (с ответвительной коробкой) /12 (без ответвительной коробки)
Кратковременный ток короткого замыкания (lcw)
кА
20
20
30
30
50
50
65
80
80
100
120
120
Пиковый ток короткого замыкания (Ipk)
кА
40
40
63
63
105
105
143
176
176
220
264
264
Степень защиты
IP54/IP66












Класс загрязнения
III












Температура окружающей среды
°C
от +6 С до +40 С средняя температура не превышает 35 градусов
в течение 24 часов
Высота монтажа шинопроваода от ур.моря
м
≤ 2000
Защита от распространения огня
Да












Материал корпуса
Алюминиевый сплав











Чистовая обработка поверхности корпуса
Электростатическое порошковое напыление/оксидирование алюминия
Материал проводника
Алюминий












Чистовая обработка поверхности проводника
Лужение/серебрение
*Изоляция
Майлар, класс B, 130°C / Слюда, 1200°C (опция)

Сопротивление проводника
Сопротивление (R20)
мОм/м
0,113
0,103
0,087
0,071
0,051
0,040
0,030
0,025
0,020
0,015
0,011
0,008
Сопротивление (R35)
мОм/м
0,147
0,134
0,013
0,092
0,067
0,053
0,039
0,032
0,026
0,019
0,015
0,011
Реактивное сопротивление (X)
мОм/м
0,018
0,017
0,014
0,012
0,008
0,007
0,005
0,008
0,007
0,005
0,004
0,004
Полное сопротивление (Z)
мОм/м
0,120
0,111
0,095
0,077
0,056
0,044
0,032
0,028
0,017
0,017
0,013
0,010

Падение напряжения
Коэффициент мощности 0,6
В/м
0,057
0,065
0,069
0,072
0,065
0,064
0,061
0,074
0,076
0,072
0,069
0,074
Коэффициент мощности 0,7
В/м
0,064
0,073
0,078
0,080
0,073
0,072
0,068
0,080
0,083
0,078
0,074
0,078
Коэффициент мощности 0,8
В/м
0,070
0,080
0,085
0,088
0,080
0,079
0,074
0,085
0,088
0,083
0,079
0,081
Коэффициент мощности 0,9
В/м
0,076
0,087
0,092
0,095
0,087
0,085
0,080
0,089
0,092
0,087
0,082
0,082
Коэффициент мощности 1,0
В/м
0,078
0,089
0,095
0,098
0,089
0,088
0,083
0,085
0,088
0,083
0,078
0,073

Шинопровод с одним пакетом шин

Шинопровод с одним пакетом шин P-LINE A5 Dynlin
Номинальный ток (А)
Габаритные размеры
Вес

Ширина Ш (мм)
Высота В (мм)
4W (кг/м)
5W (кг/м)
400
142
113
8,4
8,8
500
142
118
8,9
9,3
630
142
128
9,7
10,2
800
142
143
10,9
11,5
1000
142
173
13,3
14,2
1250
142
203
15,7
16,8
1600
142
253
19,8
21,3

Шинопровод с двумя пакетами шин

Шинопровод с двумя пакетами шин P-LINE A5 Dynlin
Номинальный ток (А)
Габаритные размеры
Вес

Ширина Ш (мм)
Высота В (мм)
4W (кг/м)
5W (кг/м)
2000
142
337
25,7
27,5
2500
142
387
29,7
32,0
3200
142
487
38,1
41,1
4000
142
607
48,3
52,0

Шинопровод с тремя пакетами шин

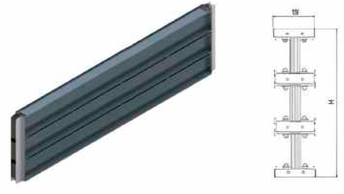

Шинопровод с тремя пакетами шин P-LINE A5 Dynlin
Номинальный ток (А)
Габаритные размеры
Вес

Ширина Ш (мм)
Высота В (мм)
4W (кг/м)
5W (кг/м)
5000
142
826
63,3
68,8
* Эти данные используются только в качестве справочных данных для расчета нагрузки на опорные подвески, а не для приемки на месте эксплуатации.

Соединительный блок

Соединительный блок P-LINE A5 Dynlin
Номинальный ток (А)
Кол-во болтов для соединительного элемента
400
1
500
1
630
1
800
1
1000
1
1250
1
1600
1
2000
2
2500
2
3200
4
4000
4
5000
6
* Момент затяжки болтов с двойной головкой для соединительного элемента составляет 68±7 Нм.

L-образная горизонтальная угловая секция

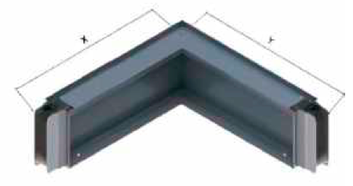

L-образная горизонтальная угловая секция P-LINE A5 Dynlin
Номинальный ток (А)
Габариты (мм)
400
X=400 Y=400
500
X=400 Y=400
630
X=400 Y=400
800
X=400 Y=400
1000
X=400 Y=400
1250
X=400 Y=400
1600
X=400 Y=400
2000
X=400 Y=400
2500
X=400 Y=400
3200
X=400 Y=400
4000
X=400 Y=400
5000
X=400 Y=400
* Момент затяжки болтов с двойной головкой для соединительного элемента составляет 68±7 Нм.

L-образная вертикальная угловая секция

L-образная вертикальная угловая секция P-LINE A5 Dynlin
Номинальный ток (А)
Габариты (мм)
400
X=400 Y=400
500
X=400 Y=400
630
X=400 Y=400
800
X=400 Y=400
1000
X=400 Y=400
1250
X=400 Y=400
1600
X=400 Y=500
2000
X=400 Y=500
2500
X=400 Y=500
3200
X=400 Y=500
4000
X=400 Y=500
5000
X=400 Y=600

Z-образная горизонтальная секция

Z-образная горизонтальная секция P-LINE A5 Dynlin
Номинальный ток (А)
Габариты (мм)
400
X=400 Y=200 ⁓X=700 Y=400
500
X=400 Y=200 ⁓X=700 Y=400
630
X=400 Y=200 ⁓X=700 Y=400
800
X=400 Y=200 ⁓X=700 Y=400
1000
X=400 Y=200 ⁓X=700 Y=400
1250
X=400 Y=200 ⁓X=700 Y=400
1600
X=400 Y=200 ⁓X=700 Y=400
2000
X=400 Y=200 ⁓X=700 Y=400
2500
X=400 Y=200 ⁓X=700 Y=400
3200
X=400 Y=200 ⁓X=700 Y=400
4000
X=400 Y=200 ⁓X=700 Y=400
5000
X=400 Y=200 ⁓X=700 Y=400

Z-образная вертикальная секция

Z-образная вертикальная секция P-LINE A5 Dynlin
Номинальный ток (А)
Габариты (мм)
400
X=400 Y=250 ⁓X=1000 Y=400
500
X=400 Y=250 ⁓X=1000 Y=400
630
X=400 Y=250 ⁓X=1000 Y=400
800
X=400 Y=250 ⁓X=1000 Y=400
1000
X=400 Y=250 ⁓X=1000 Y=400
1250
X=400 Y=250 ⁓X=1000 Y=400
1600
X=500 Y=250 ⁓X=1000 Y=500
2000
X=500 Y=250 ⁓X=1000 Y=500
2500
X=500 Y=250 ⁓X=1000 Y=500
3200
X=500 Y=250 ⁓X=1000 Y=700
4000
X=500 Y=250 ⁓X=1000 Y=700
5000
X=600 Y=250 ⁓X=1000 Y=600

Т-образная горизонтальная секция

Т-образная горизонтальная секция P-LINE A5 Dynlin
Номинальный ток (А)
Габариты (мм)
400
X=500 Y=400 Z=400
500
X=500 Y=400 Z=400
630
X=500 Y=400 Z=400
800
X=500 Y=400 Z=400
1000
X=500 Y=400 Z=400
1250
X=500 Y=400 Z=400
1600
X=500 Y=500 Z=500
2000
X=500 Y=500 Z=500
2500
X=500 Y=500 Z=500
3200
X=500 Y=700 Z=500
4000
X=500 Y=700 Z=500
5000
X=500 Y=700 Z=700

Т-образная вертикальная секция

Т-образная вертикальная секция P-LINE A5 Dynlin
Номинальный ток (А)
Габариты (мм)
400
X=400 Y=400 Z=400
500
X=400 Y=400 Z=400
630
X=400 Y=400 Z=400
800
X=400 Y=400 Z=400
1000
X=400 Y=400 Z=400
1250
X=400 Y=400 Z=400
1600
X=500 Y=500 Z=500
2000
X=500 Y=500 Z=500
2500
X=500 Y=500 Z=500
3200
X=500 Y=500 Z=500
4000
X=500 Y=500 Z=500
5000
X=500 Y=600 Z=600

Комбинированная угловая секция

Комбинированная угловая секция P-LINE A5 Dynlin
Номинальный ток (А)
Габариты (мм)
400
X=400 Y=400 ⁓X=1000 Y=500
500
X=400 Y=400 ⁓X=1000 Y=500
630
X=400 Y=400 ⁓X=1000 Y=500
800
X=400 Y=400 ⁓X=1000 Y=500
1000
X=400 Y=400 ⁓X=1000 Y=500
1250
X=400 Y=400 ⁓X=1000 Y=500
1600
X=400 Y=400 ⁓X=1000 Y=500
2000
X=400 Y=400 ⁓X=1000 Y=500
2500
X=400 Y=400 ⁓X=1000 Y=500
3200
X=400 Y=400 ⁓X=1000 Y=500
4000
X=400 Y=400 ⁓X=1000 Y=500
5000
X=400 Y=400 ⁓X=1000 Y=600

L-образная специальная вертикальная угловая секция

L-образная специальная вертикальная угловая секция P-LINE A5 Dynlin
Номинальный ток (А)
Габариты (мм)
400
X=400 Y=400
500
X=400 Y=400
630
X=400 Y=400
800
X=400 Y=400
1000
X=400 Y=400
1250
X=400 Y=400
1600
X=400 Y=400
2000
X=400 Y=400
2500
X=500 Y=500
3200
X=500 Y=500
4000
X=500 Y=500
5000
X=600 Y=600

L-образная специальная горизонтальная угловая секция

L-образная специальная горизонтальная угловая секция P-LINE A5 Dynlin
Номинальный ток (А)
Габариты (мм)
400
X=400 Y=400
500
X=400 Y=400
630
X=400 Y=400
800
X=400 Y=400
1000
X=400 Y=400
1250
X=400 Y=400
1600
X=400 Y=400
2000
X=400 Y=400
2500
X=400 Y=400
3200
X=400 Y=400
4000
X=400 Y=400
5000
X=400 Y=400

Редукция

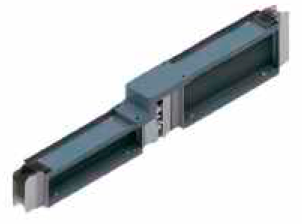

Редукция P-LINE A5 Dynlin
Номинальный ток до уменьшения (А)
Номинальный ток после уменьшения (А)

400
500
630
800
1000
1250
1600
2000
2500
3200
4000
5000
500
R05











630
R04
R05










800
R04
R05
R06









1000
R04
R05
R06
R08








1250

R05
R06
R08
R10







1600


R06
R08
R10
R12






2000



R08
R10
R12
R16





2500




R10
R12
R16
R20




3200





R12
R16
R20
R25



4000






R16
R20
R25
R32


5000







R20
R25
R32
R40

* Переходная секция также может быть оснащена предохранителем или автоматическим выключателем в литом корпусе. Для получения подробной информации свяжитесь с заводом-изготовителем

Компенсатор линейного расширения

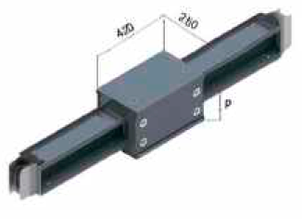

Компенсатор линейного расширения P-LINE A5 Dynlin
Компенсатор линейного расширения
Высота (P), мм
400
213
500
218
630
228
800
243
1000
268
1250
303
1600
348
2000
427
2500
487
3200
577
4000
667
5000
926
* Компенсатор линейного расширения имеет расстояние регулировки ±40 мм. При линейном расстоянии 50 м, следует установить один компенсатор в сборе.

Концевая секция

Концевая секция P-LINE A5 Dynlin
Номинальный ток (А)
(А) мм
(В) мм
(С) мм
400
158
126
149
500
158
131
149
630
158
141
149
800
158
156
149
1000
158
181
149
1250
158
216
149
1600
158
261
149
2000
158
340
149
2500
158
400
149
3200
158
490
149
4000
158
580
149
5000
158
840
149
* Концевая секция устанавливается на торце шинопровода для защиты шинопроводной системы.
Ответвительная коробка:
Ответвительная коробка служит для распределения электроэнергиию от шинопровода к нагрузке и обеспечивает защиту отходящей линии.
Ответвительная коробка P-LINE A5 Dynlin
Характеристики изделий:
- Корпус ответвительной коробки изготовлен из стали. Он прочный и компактный.
- Дверца коробки оснащена рояльной петлей, обеспечивающей легкость открывания.
- Ответвительная коробка оснащена фиксирующим крючком для надежного закрепления на корпусе шинопровода.
- На нижней части ответвительной коробки предусмотрена направляющая пластина, гарантирующая правильную фазировку во время монтажа.
- Поверхность шин в ответвительном окне шинопровода покрыта серебром, что снижает контактное сопротивление.

Спецификация изделий:
- Ответвительная коробка имеет пять стандартных исполнений. Ответвительные коробки могут оснащаться предохранителями, автоматическими выключателями в литом корпусе, либо другими аппаратами защиты.
- Автоматический выключатель в литом корпусе может быть 3- или 4-полюсным, с функциями независимого расцепителя, защиты от замыкания на землю, электрического управления и т. д.
Спецификация изделий P-LINE A5 Dynlin

Характеристики: ответвительная коробка:
Номинальный ток (А)
Д (мм)
Ш (мм)
В (мм) без поворотной рукоятки
В (мм) с поворотной рукояткой
Номер коробки
100
360
230
230
270
1
160
400
250
250
290
2
250
500
270
270
310
3
400
650
310
310
350
4
630-1000
1200
420
420
460
5
Фланцевая секция:

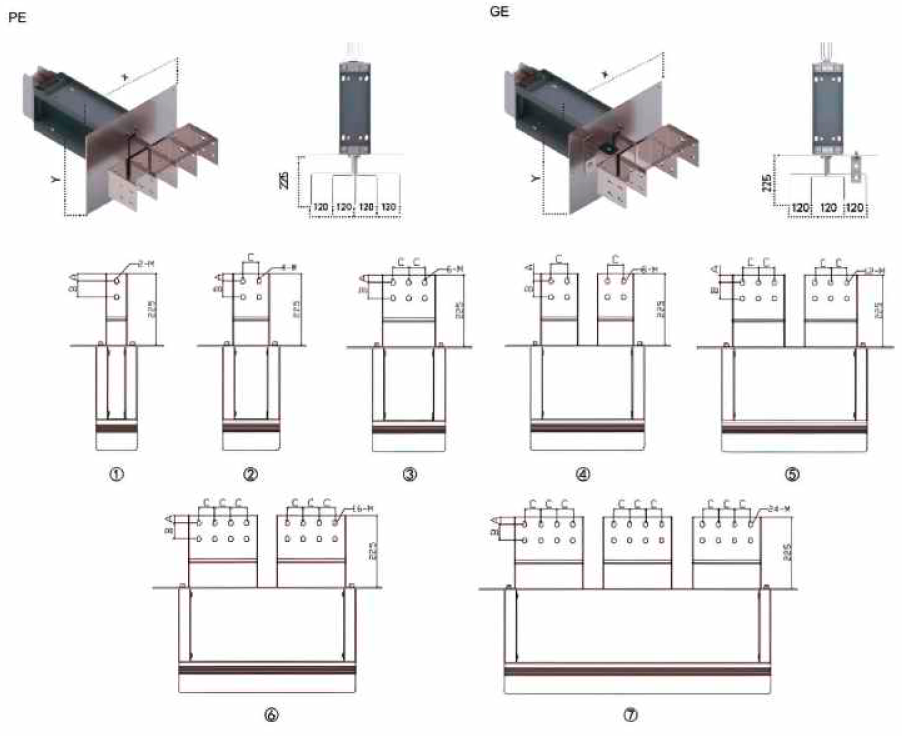

Фланцевая секция P-LINE A5 Dynlin
Характеристики: фланцевая секция
Номинальный ток (А)
Х (мм)
Y (мм)
A (мм)
В (мм)
C (мм)
M (мм)
400
450
273
25
50
50
Ø13х17
500
450
278
25
50
50
Ø13х17
630
450
288
25
50
50
Ø13х17
800
450
303
25
50
50
Ø13х17
1000
450
338
25
50
50
Ø13х17
1250
450
373
25
50
50
Ø13х17
1600
450
423
25
50
50
Ø13х17
2000
450
496
25
50
50
Ø13х17
2500
450
560
25
50
50
Ø13х17
3200
450
666
25
50
50
Ø13х17
4000
450
726
25
50
50
Ø13х17
5000
450
766
25
50
50
Ø13х17

Подключение к оборудованию:

Соединение шинопровода с трансформатором:
Соединение шинопровода серии A5 с трансформатором включает в себя шинопровод с фланцевой секцией и гибкие шины. Гибкие шины поглощают вибрацию во время работы трансформатора.

Соединение шинопровода с распределительным устройством:
Соединение шинопровода серии A5 с низковольтным распределительным устройством включает в себя шинопровод с фланцевой секцией и торцевую ответвительную коробку, возможно подключение фланцевой секции к панели напрямую.
Мы разработаем индивидуальный проект с учетом конфигурации отходящих линий низковольтного распределительного устройства и дадим инструкции по оптимизации электробезопасности.

Назад к содержимому
