Особенности шинопровода Metaenergy

Шинопроводы IP55 Metaenergy

Шинопроводы IP55 предназначены для передачи и распределения электроэнергии в промышленных, коммерческих, административных зданиях, на объектах инфраструктуры, в многоэтажных и многофункциональных зданиях, где есть необходимость большой плотности распределения энергии между этажами и на этажах, а также высокие требования к электробезопасности и эксплуатации зданий.

Таким образом, высоконадёжные шинопроводы METAENERGY IP55 могут использоваться для решения широкого круга задач:
• В промышленности, на предприятиях
• В жилых и офисных высотных зданиях
• На крупных социальных объектах:
- Учебные заведения
- Торговые центры
- Стадионы и спортивные комплексы
- Вокзалы
- Аэропорты

- Отели

Особенности шинопровода Metaenergy

Комплектность поставки:

• Шинопровод (каждая секция с маркировкой);

• Паспорт на шинопровод;

• Схема сборки шинопровода;

• Инструкция по монтажу;

• Сертификаты и протоколы испытаний;

• Упаковка (ящики фанерные или деревянные).

Заклёпки: Корпус шинопровода надежно соединен заклёпками по всей длине.

Изоляция:

• Не содержит галогенов;

• Безопасна при использовании внутри помещений;

• Двойной слой мейларовой изоляции;

• Высокая степень огнестойкости.

Алюминиевый корпус:

• Прочная, герметичная конструкция корпуса;

• Высокая коррозийная устойчивость;

• Окрашивается в любой цвет по RAL;

• Оребренная поверхность, для улучшения теплоотвода;

• Легкость конструкции.

Проводник:

• Медь (Электротехническая марка, удельное Ω 0,0179);

• Алюминий (Электротехническая марка, удельное Ω 0,0355);

• Расположение проводников плотно друг к другу для лучшего охлаждения всей системы и компактности моноблока.

Дополнительные элементы шинопровода:

• Крепления шинопровода;

• Гибкая шина для подключения;

• Переходные пластины Медь/Алюминий.

Конструктивные особенности

Сравнение шинопровода с кабельным каналом:

Отрезки шинопровода легко и быстро смонтировать. С помощью шинопроводов можно сэкономить до 30% от общей стоимости аналогичной схемы с использованием кабеля. При этом время на установку шинопровода в два раза меньше времени монтажа схемы с кабельным каналом. Высокая перегрузочная способность: Все теплоизоляционные материалы, используемые в шинопроводе выдерживают до 150℃ в то время, как данный показатель для кабеля, как правило, находится в диапазоне от 95℃ до 105℃. Поэтому перегрузочная способность шинопровода намного выше, чем у кабелей. Шинопроводы имеют хорошие показатели тепловыделения. Изоляционные слои кабелей (основная и наружная изоляция) изолируют, как электрически, так и термически, в то время как шинопровод рассеивает тепло за счет конвекции и излучает тепло через корпус. Таким образом Шинопровод имеет улучшенный теплоотвод по сравнению с кабельными каналами. В отличие от кабельных систем, шинопровод не требует отдельного подключения к каждой мощности терминала. Это экономит пространство при установке и делает всю систему более безопасной.

Алюминиевый корпус:

• Высокая степень огнестойкости;

• Легкость конструкции (простота сборки);

• Высокая коррозийная стойкость даже без покрытий;

• Экологичность

Корпус заклёпан по всей длине (как в авиастроении):

В процессе эксплуатации от вибрации и времени прочность заклёпанного соединения не снижается, в отличие от сварки, винтовых и прочих соединений.

Эффективный теплоотвод:

• Корпус шинопровода ребристый, это сделано для увеличения площади поверхности;

• Алюминиевый корпус обладает высоким коэффициентом теплоотдачи;

• Проводники расположены плотным пакетом без воздушных зазоров

Другие конструктивные особенности:

• Простое соединение секций. Соединение производится при помощи блоков со срывными головками.

• Термокомпенсация осуществляется за счет установки специальных секций, габарит которых практически не отличается от обычной прямой секции шинопровода

Конкурентные преимущества:

• Эстетичный внешний вид. Качество шинопровода на уровне лучших мировых образцов;

• Мы поддерживаем на своем складе стандартные элементы шинопровода: прямые секции от 800А до 3200А, соединительные и отводные блоки;

• В кратчайшие сроки мы можем изготовить и поставить любой нестандартный элемент шинопровода (1-3 дня, возможна авиадоставка);

• Наши опытные проектировщики помогут оптимизировать трассу шинопровода;

• Мы нацелены в работе на долгосрочное сотрудничество.

Обзор системы

Электричесикие характеристики

Алюминиевый проводник (Al)

Медный проводник (Cu)

Электричесикие характеристики Медный проводник Метаэнерджи

Температура окружающей среды ᵒС	Коэффициент понижения номинального тока
40	1,00
45	0,95
50	0,90
55	0,85
60	0,80

При температуре окружающей среды до 40ᵒС шинопроводы METAENERGY могут работать без ограничений на номинальных токах. При продолжительной работе при более высокой температуре окружающей среды номинальные токи должны быть снижены.

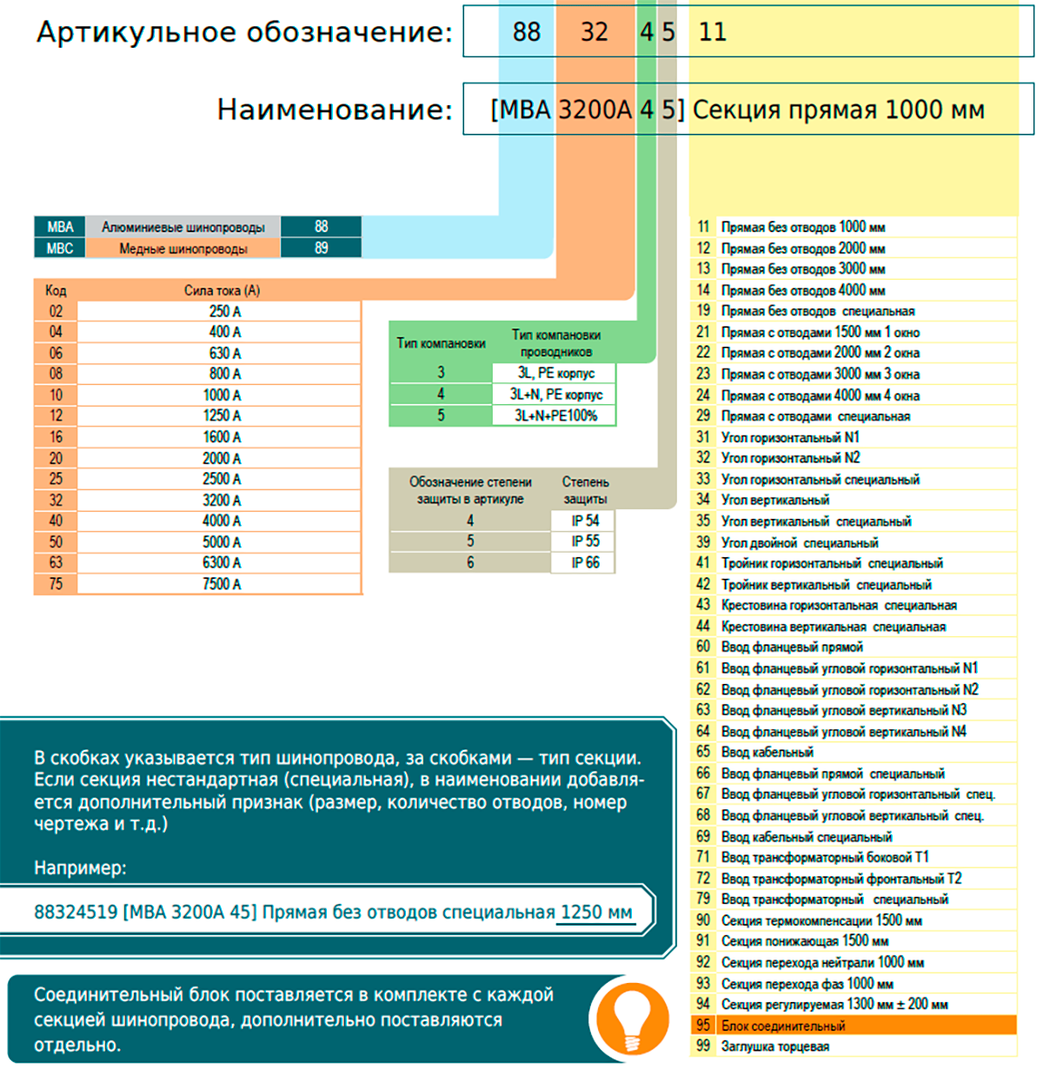

Состав наименования и артикульного обозначения
